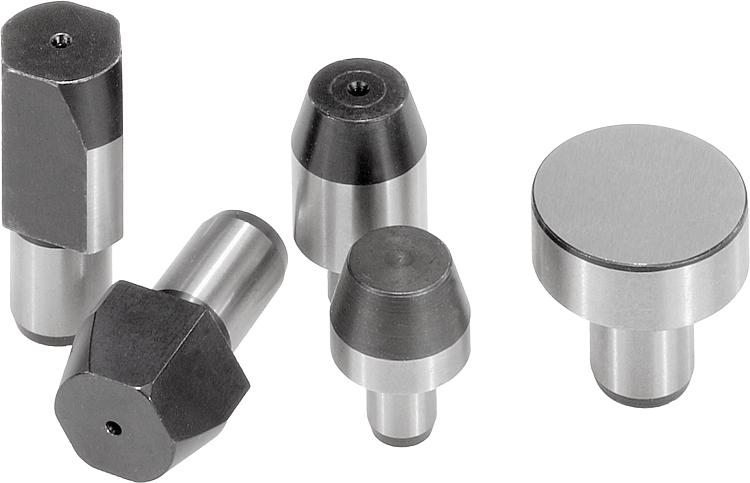

K0293로케이팅 볼트 및 지탱 볼트 DIN 6321 |
뒤로 |
|
|

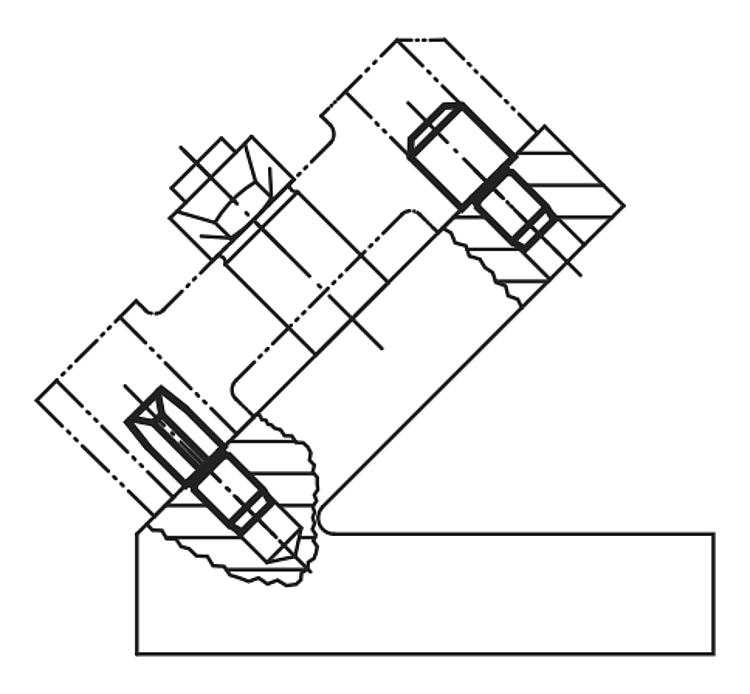

설명재질:툴 스틸.표면 마무리:경화 및 연마 처리.정보:지탱 볼트 타입 A는 공작물과 장치를 지탱함.
지탱 볼트 타입 B는 적합한 크기의 홀에서
공작물과 장치의 위치를 지정함.

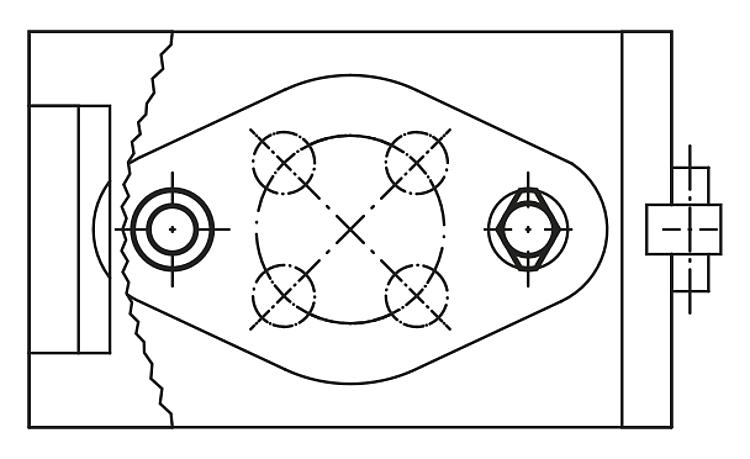

플랫 타입 C로 보어홀 간격 오차를 조정하거나
위치를 지정하려는 부품을 한 방향으로 고정할
수 있음.
타입 A, B는 경화된 스토퍼와 장치 다리로도
사용 가능함.
유사한 볼트는 K0352, K0353, K0354,

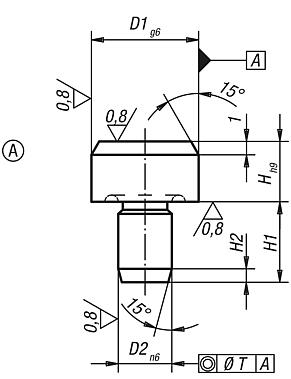

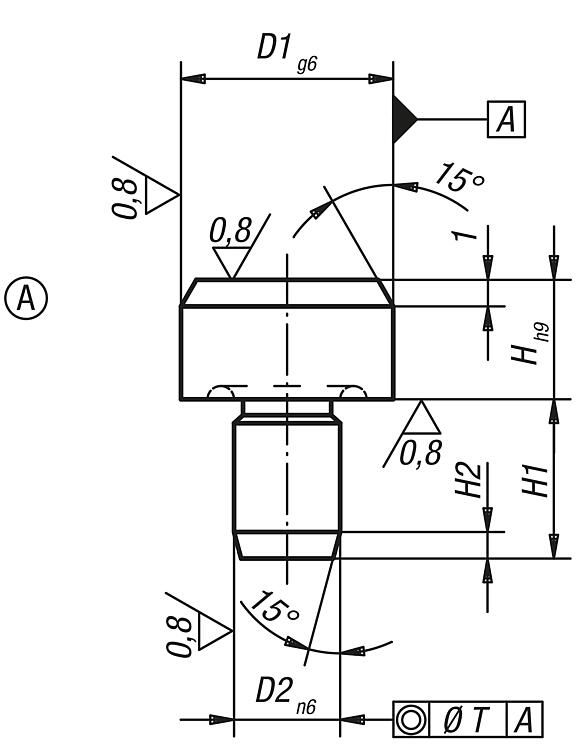

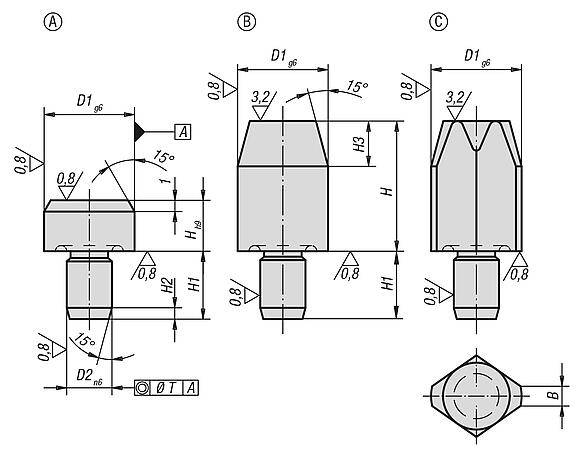

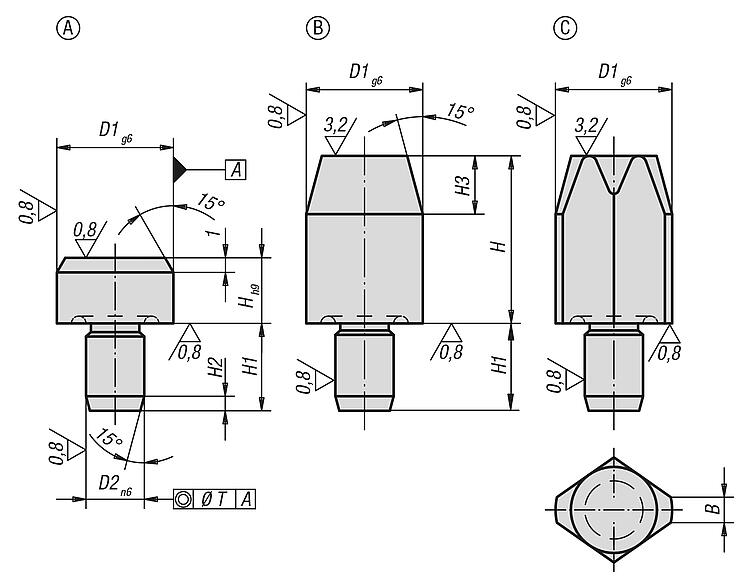

K0355를 참고함.도면 설명:타입 A: 지탱 볼트

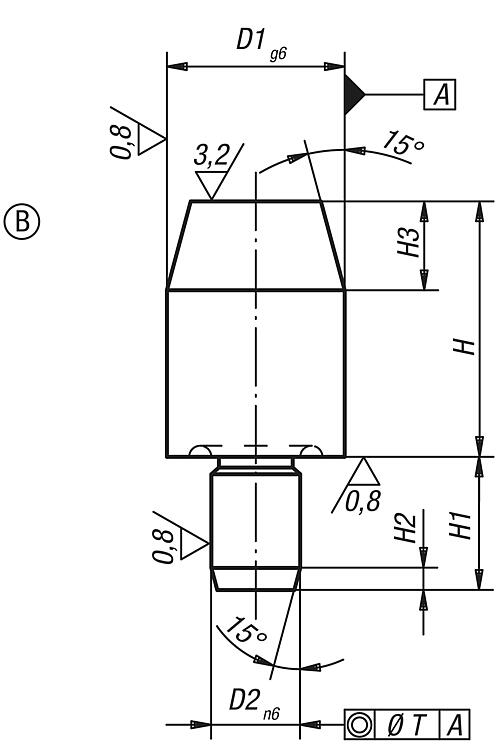

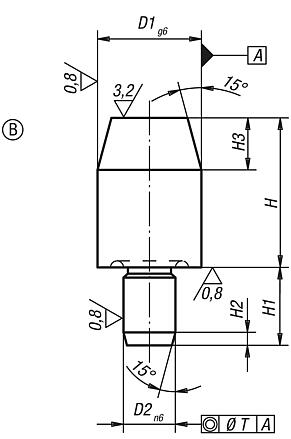

타입 B: 로케이팅 볼트, 실린더형

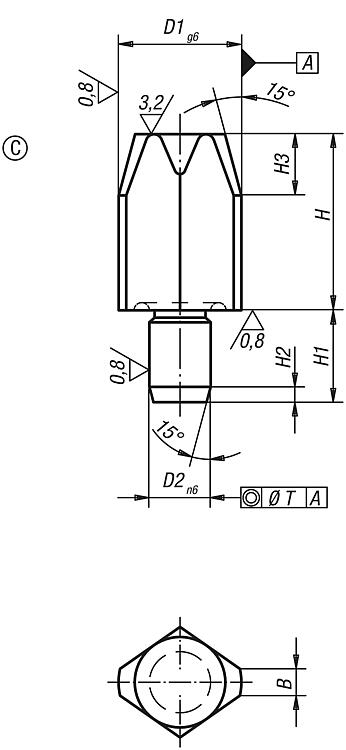

타입 C: 로케이팅 볼트, 플랫형
기타 사이즈 및 정보는 타입 A와 같음 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
|
| 주문 번호 | 타입 | 모델 1 | D1 | D2 | H | H1 | H2 | H3 | T | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0293.206 | B | 짧은 버전 | 6 | 4 | 7 | 6 | 1,2 | 4 | 0,02 |  | | 요청 시 | | | K0293.208 | B | 짧은 버전 | 8 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 요청 시 | | | K0293.210 | B | 짧은 버전 | 10 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 요청 시 | | | K0293.212 | B | 짧은 버전 | 12 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 요청 시 | | | K0293.216 | B | 짧은 버전 | 16 | 8 | 13 | 12 | 2 | 8 | 0,04 | | | 요청 시 | | | K0293.220 | B | 짧은 버전 | 20 | 12 | 15 | 18 | 2 | 9 | 0,04 | | | 요청 시 | | | K0293.225 | B | 짧은 버전 | 25 | 12 | 15 | 18 | 2,5 | 9 | 0,04 | | | 요청 시 | | | K0293.306 | B | 롱 버전 | 6 | 4 | 12 | 6 | 1,2 | 4 | 0,02 | | | 요청 시 | | | K0293.308 | B | 롱 버전 | 8 | 6 | 16 | 9 | 1,6 | 6 | 0,02 | | | 요청 시 | | | K0293.310 | B | 롱 버전 | 10 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | 요청 시 | | | K0293.312 | B | 롱 버전 | 12 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | 요청 시 | | | K0293.316 | B | 롱 버전 | 16 | 8 | 22 | 12 | 2 | 8 | 0,04 | | | 요청 시 | | | K0293.320 | B | 롱 버전 | 20 | 12 | 25 | 18 | 2 | 9 | 0,04 | | | 요청 시 | | | K0293.325 | B | 롱 버전 | 25 | 12 | 25 | 18 | 2,5 | 9 | 0,04 | | | 요청 시 | |
|
| 주문 번호 | 타입 | 모델 1 | B | D1 | D2 | H | H1 | H2 | H3 | T | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0293.406 | C | 짧은 버전 | 1 | 6 | 4 | 7 | 6 | 1,2 | 4 | 0,02 | | | 요청 시 | | | K0293.408 | C | 짧은 버전 | 1,6 | 8 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 요청 시 | | | K0293.410 | C | 짧은 버전 | 2,5 | 10 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 요청 시 | | | K0293.412 | C | 짧은 버전 | 2,5 | 12 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 요청 시 | | | K0293.416 | C | 짧은 버전 | 3,5 | 16 | 8 | 13 | 12 | 2 | 8 | 0,04 | | | 요청 시 | | | K0293.420 | C | 짧은 버전 | 5 | 20 | 12 | 15 | 18 | 2 | 9 | 0,04 | | | 요청 시 | | | K0293.425 | C | 짧은 버전 | 5 | 25 | 12 | 15 | 18 | 2,5 | 9 | 0,04 | | | 요청 시 | | | K0293.506 | C | 롱 버전 | 1 | 6 | 4 | 12 | 6 | 1,2 | 4 | 0,02 | | | 요청 시 | | | K0293.508 | C | 롱 버전 | 1,6 | 8 | 6 | 16 | 9 | 1,6 | 6 | 0,02 | | | 요청 시 | | | K0293.510 | C | 롱 버전 | 2,5 | 10 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | 요청 시 | | | K0293.512 | C | 롱 버전 | 2,5 | 12 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | 요청 시 | | | K0293.516 | C | 롱 버전 | 3,5 | 16 | 8 | 22 | 12 | 2 | 8 | 0,04 | | | 요청 시 | | | K0293.520 | C | 롱 버전 | 5 | 20 | 12 | 25 | 18 | 2 | 9 | 0,04 | | | 요청 시 | | | K0293.525 | C | 롱 버전 | 5 | 25 | 12 | 25 | 18 | 2,5 | 9 | 0,04 | | | 요청 시 | |
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
