K1403

작업 가능한 접착 표면이 있는 원형 마그네트(원기둥 마그네트), NdFeB 소재

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 마그네트
    - 작업 가능한 접착 표면이 있는 원형 마그네트(원기둥 마그네트), NdFeB 소재

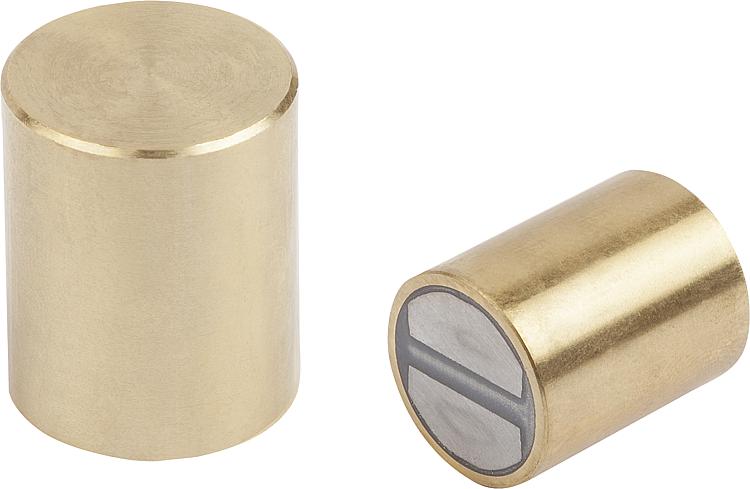

품목 설명/제품 이미지

설명재질:황동 하우징.
마그네트 코어 NdFeB(네오디뮴).정보:매끄러운 버전, 차폐 시스템. 네오디뮴 바 마그네트는 자기 단락을 통해 부착력을 잃어버리기 때문에 절대로 철에 직접 압입되어서는 안됨. 직경 "D" 연마, 피팅 공차 h6 포함.

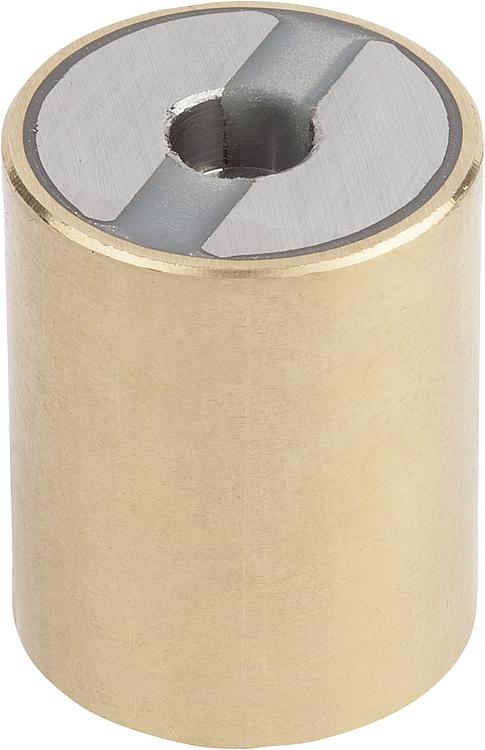

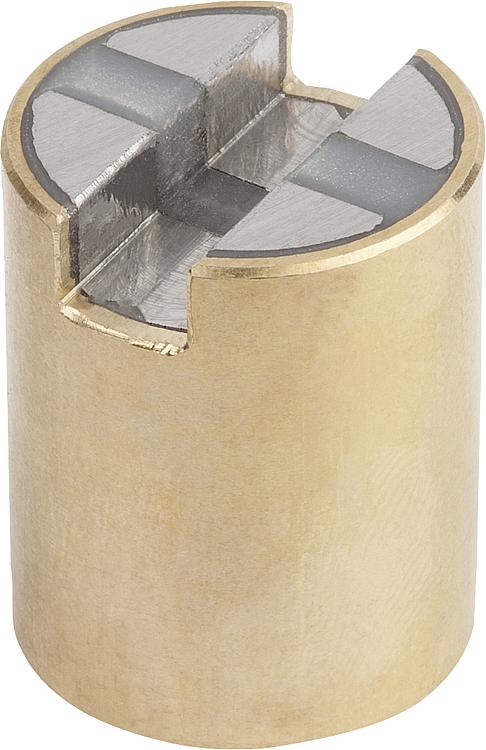

원통형 마그네트는 "H1과 H2" 크기만큼 줄이거나 가공할 수 있음.온도 범위:max. 150 °C.조립:마그네트는 압입하거나 나사 체결 혹은 접착하여 조립할 수 있습니다.

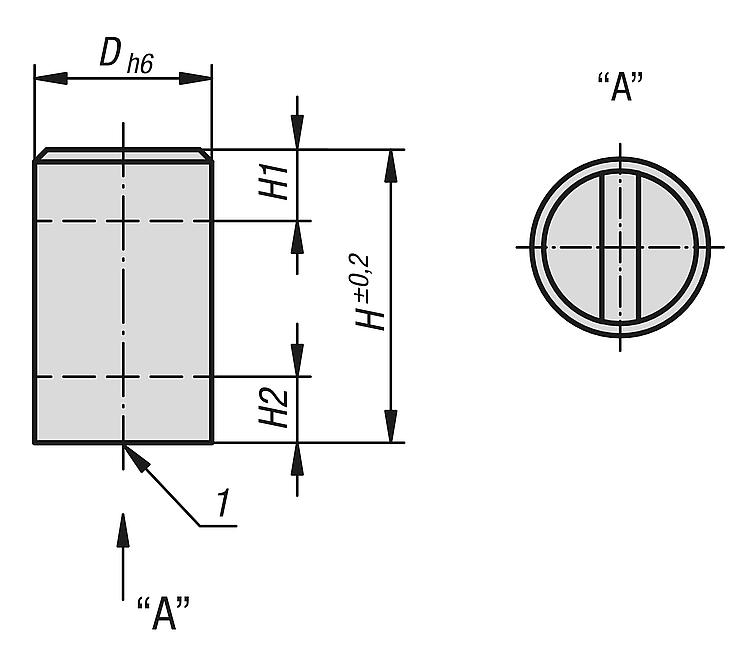

도면 설명:

1) 접착 표면

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1403 작업 가능한 접착 표면이 있는 원형 마그네트(원기둥 마그네트), NdFeB 소재

368 kB

도면

캐드데이터 및 상세 정보

주문 번호	D	H	H1	H2	접착력 N	접착력 H2인 경우 최대 N	철제벽 까지 거리 mm	가격
K1403.06	6	20	10	3	9	12	1,5	요청 시
K1403.08	8	20	10	3	22	29	1,5	요청 시
K1403.10	10	20	8	5	27	38	2	요청 시
K1403.13	13	20	6	5	49	66	2,5	요청 시
K1403.16	16	20	2	6	94	108	3	요청 시
K1403.20	20	25	5	7	173	235	4	요청 시
K1403.25	25	35	7	8	292	380	5	요청 시
K1403.32	32	40	4,5	10	529	640	6	요청 시
