설명재질:나사 인써트, 스틸.표면 마무리:피막처리.정보:나사 인써트는 손상되었거나 마모되었거나
막힌 나사 홀을 다시 사용하거나 수리를
가능하게 함.따라서 원자재에 덜 손상을
줍니다.
나사 인써트는 다양한 재질에서의 사용
그리고 경금속 및 캐스팅에도 적합함.
크기 편차:
나열된 나사의 경우, 나사 볼트에
대해서는 6g 오차 등급을 적용함.
나머지 크기 ±0,25 mm.
풀 몸체 나사 인써트는 공작물에 너무 크게
뚫린 나사 홀이 있거나 드릴 간격을 맞추지
못해 다시 해야 할 경우 사용됨.
기술에 관한 조언은 나사 인써트 사용
설명서를 참고함.장점:- 간편하고 신속한 조립.
- 인써트는 사용 또는 진동으로 인해 뒤틀리지
않도록 핀으로 고정함.
- 조립 툴 이외에는 어떠한 특수 툴도

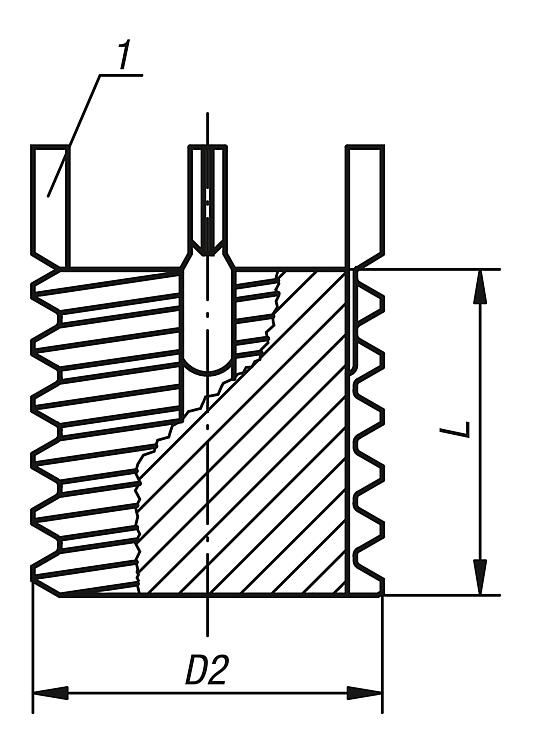

요구되지 읺음.도면 설명: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | D2
수나사 | L
길이 | 드릴 Ø
설치 | 설치
카운터 성크 Ø
+0,25 | 나사
드릴
설치 | 최소
나사 깊이
설치 | 제거
드릴
Ø | 드릴 깊이
제거 | 주문 번호
설치 툴
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K0400.08 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | K0400.808 |  |  | 요청 시 | | | K0400.10X125 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 12,5 | 7,5 | 4,8 | K0400.810 | | | 요청 시 | | | K0400.12X125 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 14,5 | 9,5 | 4,8 | K0400.812 | | | 요청 시 | | | K0400.14X15 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | K0400.814 | | | 요청 시 | | | K0400.16X15 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | K0400.816 | | | 요청 시 | | | K0400.18X15 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | K0400.818 | | | 요청 시 | | | K0400.20X15 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | K0400.820 | | | 요청 시 | | | K0400.22X15 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | K0400.822 | | | 요청 시 | | | K0400.24X15 | M24x1,5 | 24 | 22,5 | 24,3 | M24x1,5 | 26,5 | 19,8 | 6,4 | K0400.824 | | | 요청 시 | | | K0400.30X2 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | K0400.830 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
