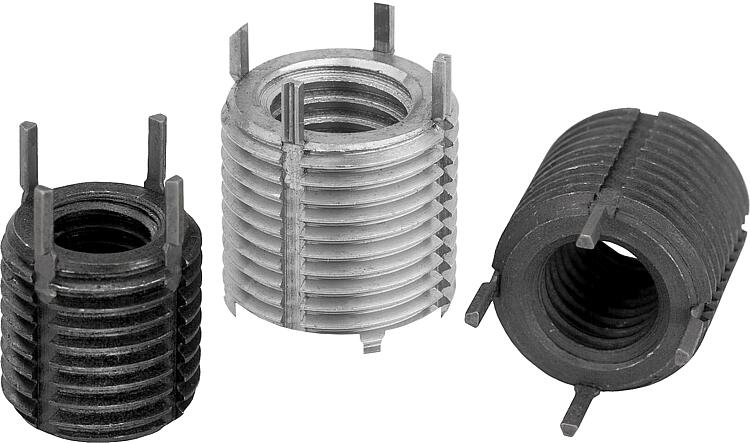

설명재질:나사 인써트, 스틸 또는 스테인레스 스틸.표면 마무리:피막처리.정보:나사 인써트는 손상되었거나 마모되었거나 막힌 나사 홀을 다시 사용하거나 수리를 가능하게 함. 따라서 원자재에 덜 손상을 줍니다. 나사 인써트는 다양한 재질에서의 사용 그리고 경금속 및 캐스팅에도 적합함. M6보다 큰 암나사를 사용하면 두 개가 아닌 네 개의 잠금 핀이 제공됨.
허용 편차: 나열된 나사의 경우에는 나사 너트에 대해서는 6H, 나사 볼트에 대해서는 6g 오차 등급을 적용함. 나머지 크기 ±0,25 mm.
나사 인써트를 강화하여 높은 부하의 사용을 위해 강한 단면의 버전도 추가로 공급함.

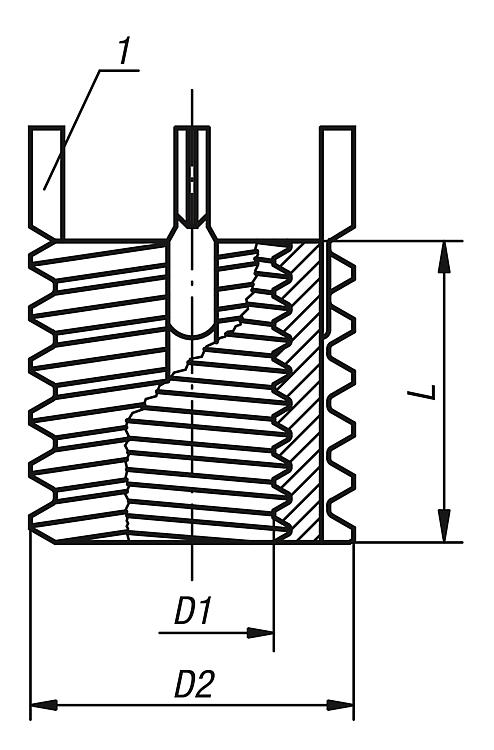

기술에 관한 조언은 나사 인써트 사용 설명서를 참고함.장점:- 간편하고 신속한 조립. - 인써트는 사용 또는 진동으로 인해 뒤틀리지 않도록 핀으로 고정함. - 조립 툴 이외에는 어떠한 특수 툴도 요구되지 읺음.도면 설명:특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호 | 본체 재질 | D1 암나사 | D2 수나사 | L 길이 | 드릴 Ø 설치 | 설치 카운터 성크 Ø +0,25 | 나사 드릴 설치 | 최소 나사 깊이 설치 | 제거 드릴 Ø | 드릴 깊이 제거 | 주문 번호 설치 툴 | CAD | 액세서리 | 가격 | 주문 |
---|
K0399.04 | 스틸 | M4 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | K0399.804 | | | 요청 시 | | K0399.05 | 스틸 | M5 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 12,5 | 7,5 | 4,8 | K0399.805 | | | 요청 시 | | K0399.06 | 스틸 | M6 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 14,5 | 9,5 | 4,8 | K0399.806 | | | 요청 시 | | K0399.08 | 스틸 | M8 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | K0399.808 | | | 요청 시 | | K0399.08X1 | 스틸 | M8x1 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | K0399.808 | | | 요청 시 | | K0399.10 | 스틸 | M10 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | K0399.810 | | | 요청 시 | | K0399.10X125 | 스틸 | M10x1,25 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | K0399.810 | | | 요청 시 | | K0399.12 | 스틸 | M12 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | K0399.812 | | | 요청 시 | | K0399.12X125 | 스틸 | M12x1,25 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | K0399.812 | | | 요청 시 | | K0399.14 | 스틸 | M14 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | K0399.814 | | | 요청 시 | | K0399.14X15 | 스틸 | M14x1,5 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | K0399.814 | | | 요청 시 | | K0399.16 | 스틸 | M16 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | K0399.816 | | | 요청 시 | | K0399.16X15 | 스틸 | M16x1,5 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | K0399.816 | | | 요청 시 | | K0399.18X15 | 스틸 | M18x1,5 | M24x1,5 | 24 | 22,5 | 24,3 | M24x1,5 | 26,5 | 19,8 | 6,4 | K0399.818 | | | 요청 시 | | K0399.20 | 스틸 | M20 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | K0399.820 | | | 요청 시 | | K0399.20X15 | 스틸 | M20x1,5 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | K0399.820 | | | 요청 시 | | K0399.22X15 | 스틸 | M22x1,5 | M32x2 | 32 | 30 | 32,3 | M32x2 | 36,5 | 27,8 | 6,4 | K0399.822 | | | 요청 시 | | K0399.24 | 스틸 | M24 | M33x2 | 33 | 31 | 33,3 | M33x2 | 37,5 | 28,8 | 6,4 | K0399.824 | | | 요청 시 | | K0399.24X2 | 스틸 | M24x2 | M33x2 | 33 | 31 | 33,3 | M33x2 | 37,5 | 28,8 | 6,4 | K0399.824 | | | 요청 시 | | K0399.104 | 스테인레스 스틸 | M4 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | K0399.804 | | | 요청 시 | | K0399.105 | 스테인레스 스틸 | M5 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 12,5 | 7,5 | 4,8 | K0399.805 | | | 요청 시 | | K0399.106 | 스테인레스 스틸 | M6 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 14,5 | 9,5 | 4,8 | K0399.806 | | | 요청 시 | | K0399.108 | 스테인레스 스틸 | M8 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | K0399.808 | | | 요청 시 | | K0399.108X1 | 스테인레스 스틸 | M8x1 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | K0399.808 | | | 요청 시 | | K0399.110 | 스테인레스 스틸 | M10 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | K0399.810 | | | 요청 시 | | K0399.110X125 | 스테인레스 스틸 | M10x1,25 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | K0399.810 | | | 요청 시 | | K0399.112 | 스테인레스 스틸 | M12 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | K0399.812 | | | 요청 시 | | K0399.112X125 | 스테인레스 스틸 | M12x1,25 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | K0399.812 | | | 요청 시 | | K0399.114 | 스테인레스 스틸 | M14 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | K0399.814 | | | 요청 시 | | K0399.114X15 | 스테인레스 스틸 | M14x1,5 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | K0399.814 | | | 요청 시 | | K0399.116 | 스테인레스 스틸 | M16 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | K0399.816 | | | 요청 시 | | K0399.116X15 | 스테인레스 스틸 | M16x1,5 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | K0399.816 | | | 요청 시 | | K0399.118X15 | 스테인레스 스틸 | M18x1,5 | M24x1,5 | 24 | 22,5 | 24,3 | M24x1,5 | 26,5 | 19,8 | 6,4 | K0399.818 | | | 요청 시 | | K0399.120 | 스테인레스 스틸 | M20 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | K0399.820 | | | 요청 시 | | K0399.120X15 | 스테인레스 스틸 | M20x1,5 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | K0399.820 | | | 요청 시 | | K0399.122X15 | 스테인레스 스틸 | M22x1,5 | M32x2 | 32 | 30 | 32,3 | M32x2 | 36,5 | 27,8 | 6,4 | K0399.822 | | | 요청 시 | | K0399.124 | 스테인레스 스틸 | M24 | M33x2 | 33 | 31 | 33,3 | M33x2 | 37,5 | 28,8 | 6,4 | K0399.824 | | | 요청 시 | | K0399.124X2 | 스테인레스 스틸 | M24x2 | M33x2 | 33 | 31 | 33,3 | M33x2 | 37,5 | 28,8 | 6,4 | K0399.824 | | | 요청 시 | |
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
