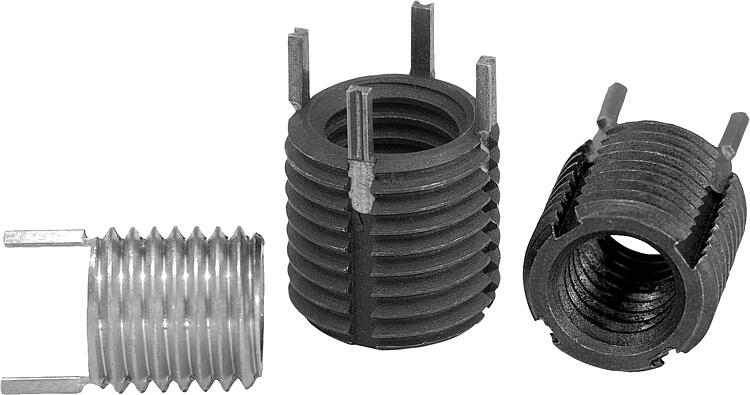

설명재질:나사 인써트, 스틸 또는 스테인레스 스틸.표면 마무리:피막처리.정보:나사 인써트는 손상되었거나 마모되었거나
막힌 나사 홀을 다시 사용하거나 수리를
가능하게 함. 따라서 원자재에 덜 손상을
줍니다.
나사 인써트는 다양한 재질에서의 사용 그리고
경금속 및 캐스팅에도 적합함.
보다 큰 암나사를 사용하면 두 개가 아닌
네 개의 잠금 핀이 제공됨.
허용 편차:
나열된 나사의 경우에는 나사 너트에
대해서는 6H, 나사 볼트에 대해서는 6g 오차
등급을 적용함.
나머지 크기 ±0,25 mm.
기술에 관한 조언은 나사 인써트 사용
설명서를 참고함.장점:- 간편하고 신속한 조립.
- 인써트는 사용 또는 진동으로 인해 뒤틀리지
않도록 핀으로 고정함.
- 조립 툴 이외에는 어떠한 특수 툴도

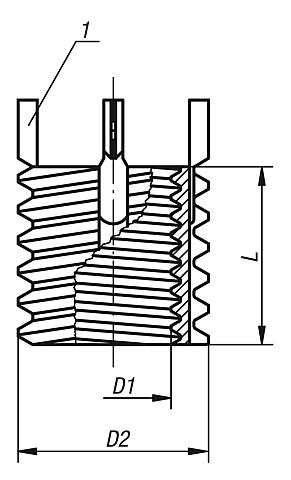

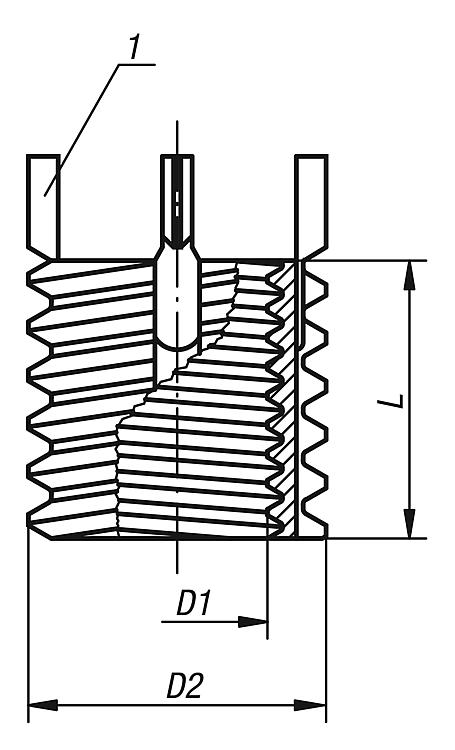

요구되지 읺음.도면 설명: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 본체 재질 | D1
암나사 | D2
수나사 | L
길이 | 드릴 Ø
설치 | 설치
카운터 성크 Ø
+0,25 | 나사
드릴
설치 | 최소
나사 깊이
설치 | 제거
드릴
Ø | 드릴 깊이
제거 | 주문 번호
설치 툴
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K0398.05 | 스틸 | M5 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | K0398.805 |  |  | 요청 시 | | | K0398.06 | 스틸 | M6 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 11,5 | 7,5 | 4,8 | K0398.806 | | | 요청 시 | | | K0398.08 | 스틸 | M8 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 13,5 | 9,5 | 4,8 | K0398.808 | | | 요청 시 | | | K0398.08X1 | 스틸 | M8x1 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 13,5 | 9,5 | 4,8 | K0398.808 | | | 요청 시 | | | K0398.10 | 스틸 | M10 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 15,5 | 11,5 | 4,8 | K0398.810 | | | 요청 시 | | | K0398.10X125 | 스틸 | M10x1,25 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 15,5 | 11,5 | 4,8 | K0398.810 | | | 요청 시 | | | K0398.12 | 스틸 | M12 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 17,5 | 13,5 | 4,8 | K0398.812 | | | 요청 시 | | | K0398.12X125 | 스틸 | M12x1,25 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 17,5 | 13,5 | 4,8 | K0398.812 | | | 요청 시 | | | K0398.105 | 스테인레스 스틸 | M5 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | K0398.805 | | | 요청 시 | | | K0398.106 | 스테인레스 스틸 | M6 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 11,5 | 7,5 | 4,8 | K0398.806 | | | 요청 시 | | | K0398.108 | 스테인레스 스틸 | M8 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 13,5 | 9,5 | 4,8 | K0398.808 | | | 요청 시 | | | K0398.108X1 | 스테인레스 스틸 | M8x1 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 13,5 | 9,5 | 4,8 | K0398.808 | | | 요청 시 | | | K0398.110 | 스테인레스 스틸 | M10 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 15,5 | 11,5 | 4,8 | K0398.810 | | | 요청 시 | | | K0398.110X125 | 스테인레스 스틸 | M10x1,25 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 15,5 | 11,5 | 4,8 | K0398.810 | | | 요청 시 | | | K0398.112 | 스테인레스 스틸 | M12 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 17,5 | 13,5 | 4,8 | K0398.812 | | | 요청 시 | | | K0398.112X125 | 스테인레스 스틸 | M12x1,25 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 17,5 | 13,5 | 4,8 | K0398.812 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
