K0134

클램핑 조인트 단독 조절형

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 기계 유닛 및 장치 유닛
    - 기계 유닛 및 고정장치 유닛용 액세서리
      - 클램핑 조인트 단독 조절형

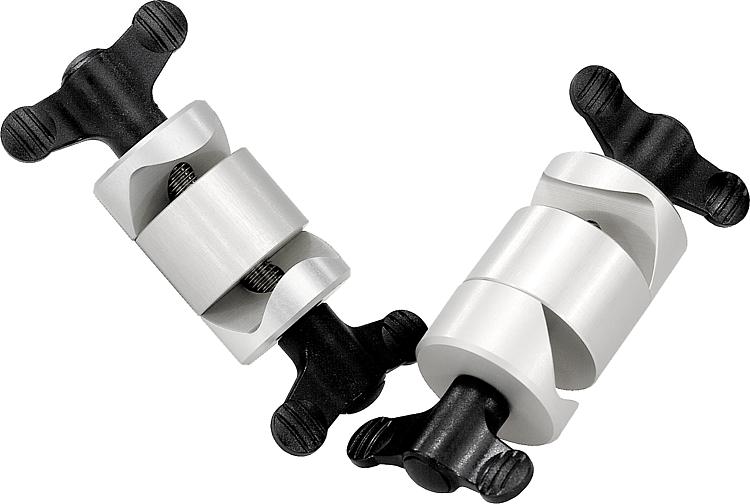

품목 설명/제품 이미지

설명재질:윙 그립:
그립 부품 강화 유리 섬유 열가소성, 검정회색.
나사 볼트, 스틸 5.8
나머지 부품:
고강도 알루미늄.표면 마무리:스틸 부품, 청색 피막처리.

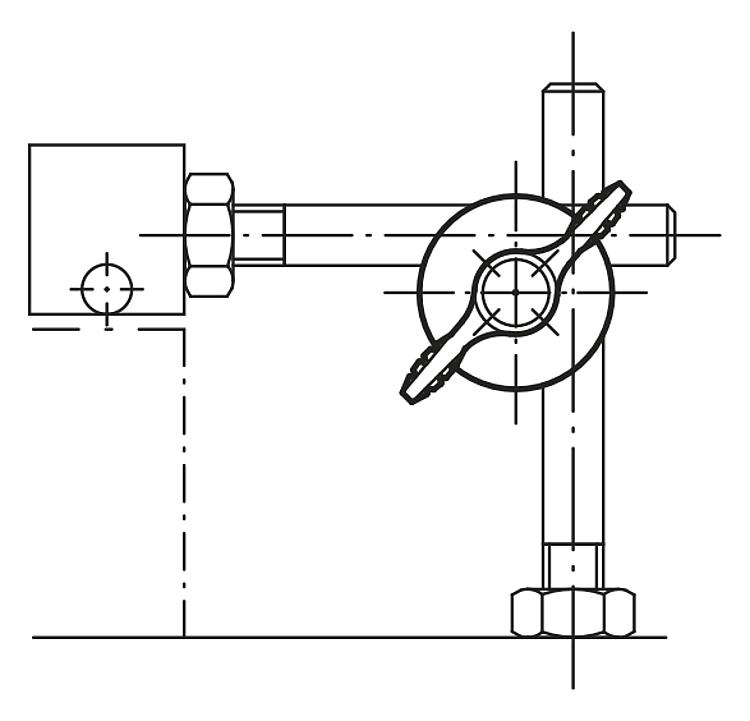

알루미늄, 니켈실버 산화 처리.정보:클램핑 조인트는 둥근 단면(바, 파이프 등)의
클램핑을 위해 삽입되고 개별적으로 조절이
용이함.
윙 그립과 간단히 연결 구성하여 빠르게
클램핑 작업을 할 수 있음.도면 설명:

1) 윙 그립

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0134 클램핑 조인트 단독 조절형

219 kB

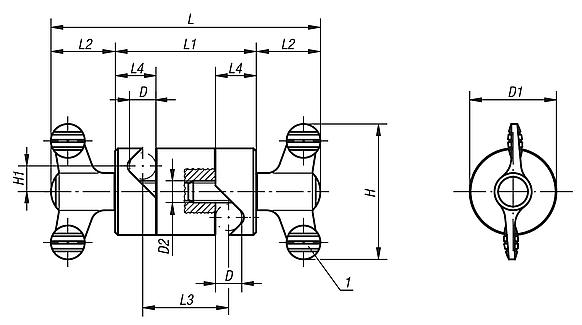

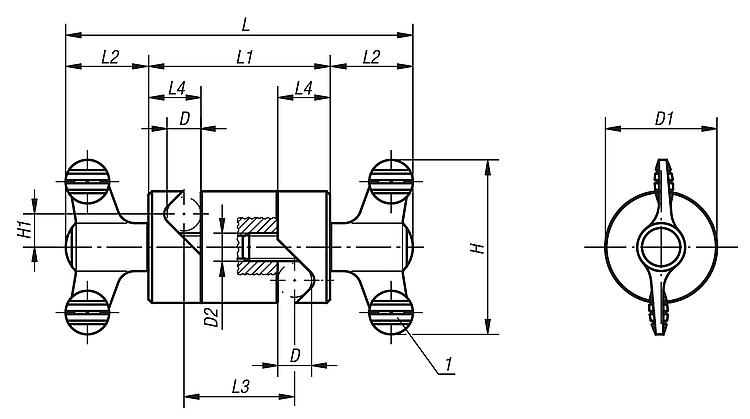

도면

캐드데이터 및 상세 정보

주문 번호	D	D1	D2	H	H1	L	L1	L2	L3	L4	가격
K0134.01	8	28	M8	50	8,5	90	42	24	24	13	요청 시
K0134.02	10	32	M8	50	9,5	100	52	24	32	15	요청 시
K0134.03	12	36	M8	50	10,5	104	56	24	34	17	요청 시
K0134.04	16	45	M10	75	13,5	143,2	72	35,6	44	22	요청 시
K0134.05	20	74	M10	75	22	173,2	102	35,6	62	30	요청 시
