K0133

클램핑 조인트

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 기계 유닛 및 장치 유닛
    - 기계 유닛 및 고정장치 유닛용 액세서리
      - 클램핑 조인트

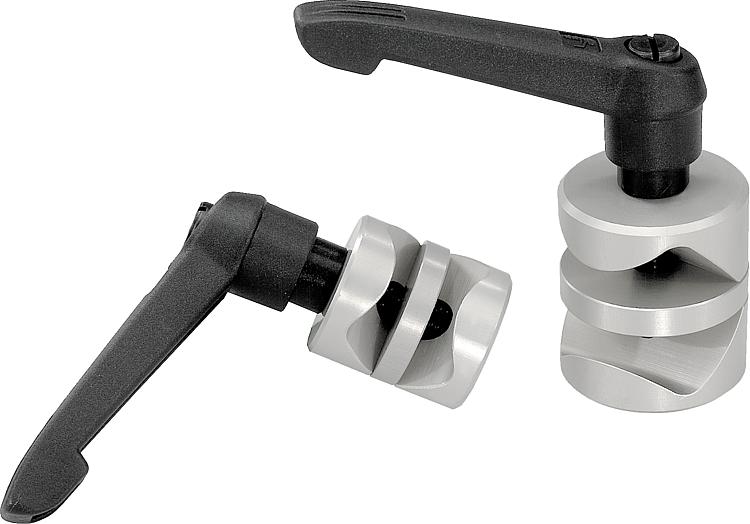

품목 설명/제품 이미지

설명재질:클램프 레버:
그립 부품 강화 유리 섬유 열가소성, 검정회색.
스틸 부품:
경도 등급 5.8
나머지 부품:
고강도 알루미늄.표면 마무리:스틸 부품 검정 산화처리.

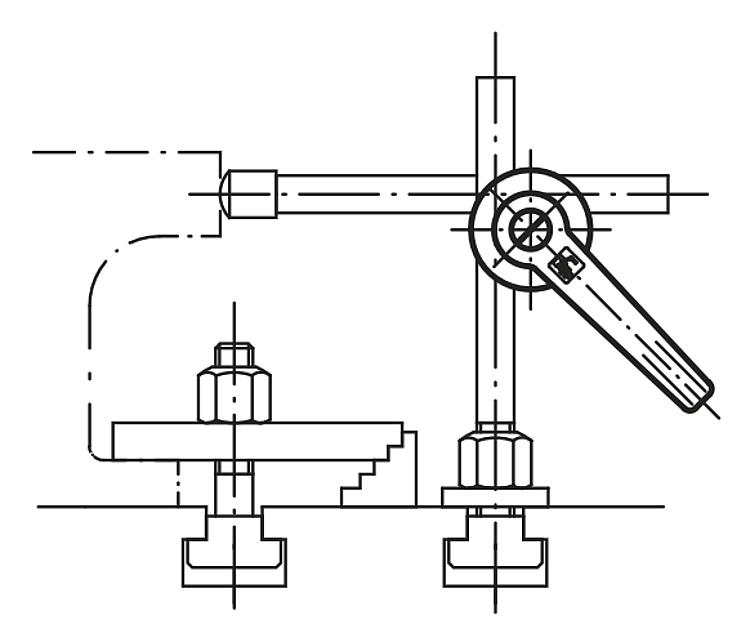

알루미늄, 니켈실버 산화 처리.정보:클램핑 조인트는 둥근 단면(바, 파이프 등)의
클램핑을 위해 삽입되고 조절이 용이함.
조절형 클램프 레버와 간단히 연결 구성하여

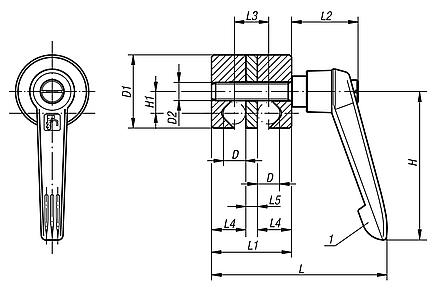

빠르게 클램핑 작업을 할 수 있음.도면 설명:

1) 클램프 레버

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0133 클램핑 조인트

240 kB

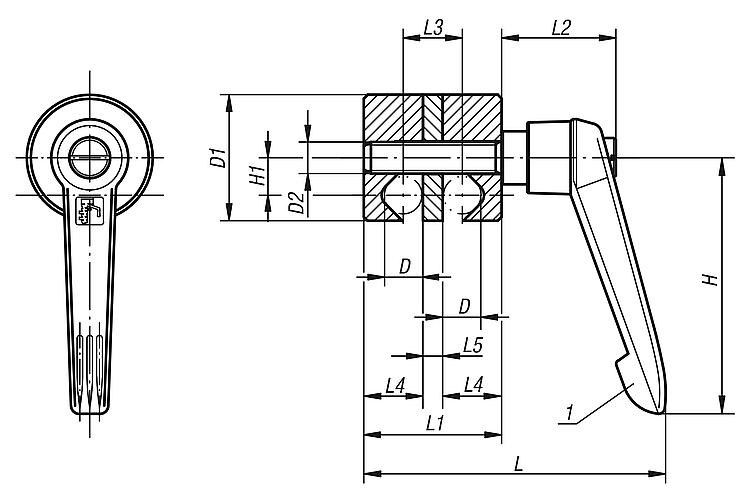

도면

캐드데이터 및 상세 정보

주문 번호	D	D1	D2	H	H1	L	L1	L2	L3	L4	L5	가격
K0133.01	8	28	M8	65	8,5	72	31	29	13	13	5	요청 시
K0133.02	10	32	M8	65	9,5	76	35	29	15	15	5	요청 시
K0133.03	12	36	M8	65	10,5	81	40	29	18	17	6	요청 시
K0133.04	16	45	M10	80	13,5	103	50	37,5	22	22	6	요청 시
K0133.05	20	74	M10	95	22	131	70	42,5	30	30	10	요청 시
