K0053

스위블 스크류

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 기계 유닛 및 장치 유닛
    - 기계 유닛 및 고정장치 유닛용 액세서리
      - 스위블 스크류

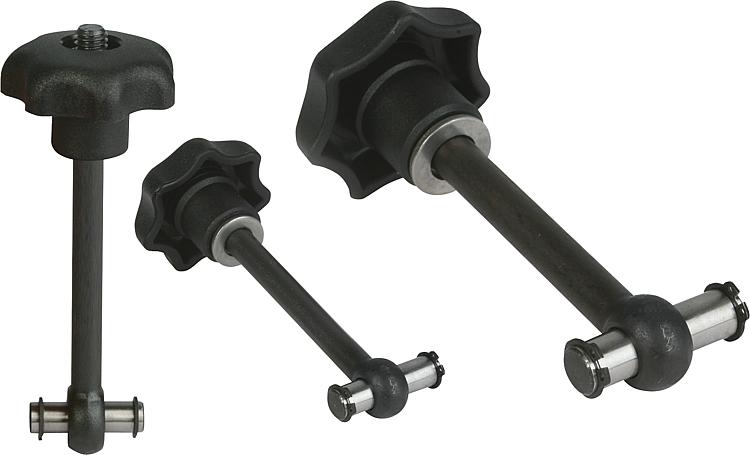

품목 설명/제품 이미지

설명재질:별 모양 그립: 열가소성.
스틸 슬리브.
와셔: 스틸 140 HV.
아이 볼트: 스틸, 경도 등급 8.8.
힌지 핀: 단강 1.1181.표면 마무리:별 모양 그립, 검정색.
부싱, 아연 도금, 청색 피막처리
와셔, 블랭크아이 볼트, 검정 산화 처리.축 볼트, 단강, 연마, 블랭크.정보:스위블 스크류 미장착 상태로 공급됨.
적합한 안전 링이 포함됨.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0053 스위블 스크류

224 kB

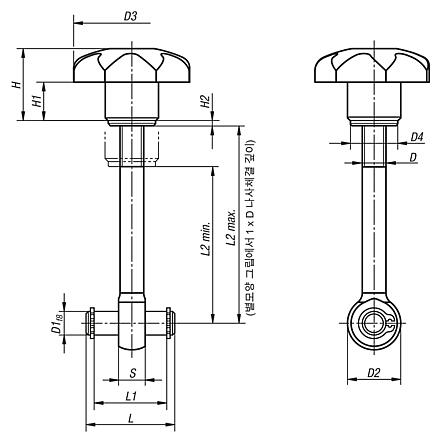

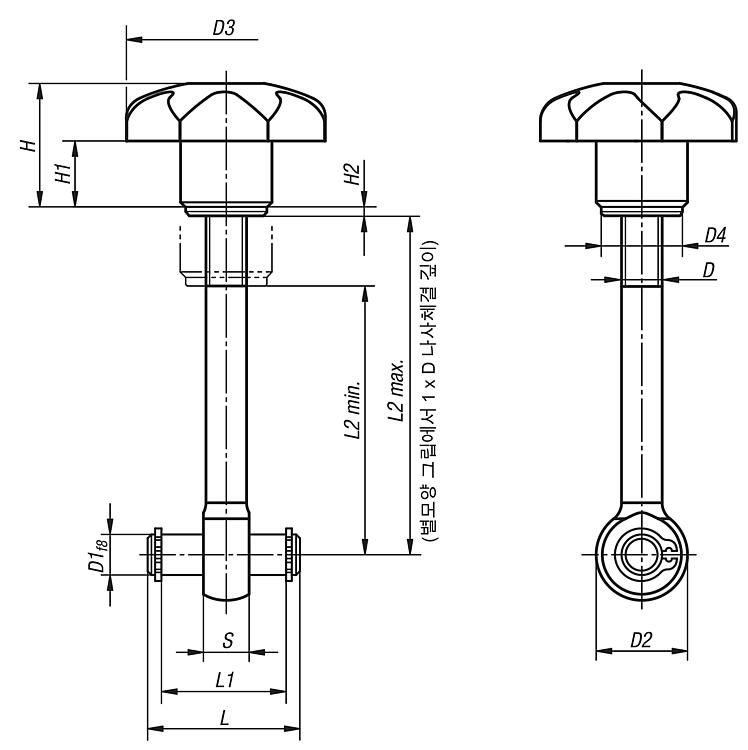

도면

캐드데이터 및 상세 정보

주문 번호	D	D1	D2	D3	D4	H	H1	H2	L	L1	L2 min.	L2 max.	S	가격
K0053.06050	M6	6	14	32	12	20	10	1,6	22	17	32	44	7	요청 시
K0053.06075	M6	6	14	32	12	20	10	1,6	22	17	57	69	7	요청 시
K0053.08050	M8	8	18	40	16	24	13	1,6	30	25	28	42	9	요청 시
K0053.08075	M8	8	18	40	16	24	13	1,6	30	25	53	67	9	요청 시
K0053.10075	M10	10	20	50	20	31	17	2	37	32	49	65	12	요청 시
K0053.10100	M10	10	20	50	20	31	17	2	37	32	74	90	12	요청 시
