K2039알루미늄 빔 커플링 분리식 클램프 허브 포함 |
뒤로 |
|
|
설명재질:알루미늄.표면 마무리:무광택 처리.정보:유격이 없고, 비틀림에 강하며, 휨성이 좋고 유지보수가 필요없는 완전 일체형 금속 커플링으로써 동기화된 각도의 회전운동 전달용. 혁신적인 슬릿 구조를 통해 낮은 복원력으로 축 방향, 방사 방향 및 각도의 유연성이 매우 좋음. 서보 모터에 이상적입니다. 샤프트 고정용 분리식 클램프 허브 포함.온도 범위:-50 °C ~ +150 °C.조립:빔 커플링은 H7 피팅이 적용됩니다. 권장 피팅 공차는 0.02 mm ~ 0.05 mm입니다. 이 피팅 공차를 적용하고 샤프트 저널에 오일을 바르면 조립과 분해가 더 쉬워집니다.요청 시:공차 등급 또는 필드와 함께 원하는 허브 홀 D1 및 D2를 별도로 두십시오.
DIN 6885에 따른 리머 구멍.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

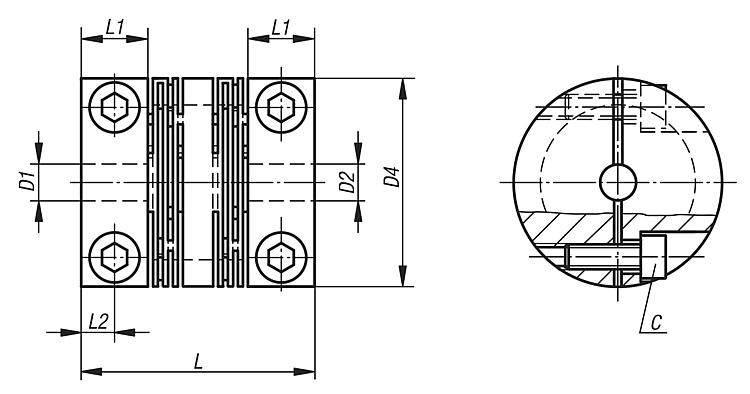

주문 번호
| 크기 | D1
(H7) | D2
(H7) | D1/D2
min. | D1/D2
max. | D4 | L | L1 | L2 | 공칭 토크
Nm
| 비틀림 경도
(10³ Nm/rad) | 관성 모멘트
(gm²) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2039.0250280606 | 25 | 6 | 6 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00228 |  | | 요청 시 | | | K2039.0400480606 | 40 | 6 | 6 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 요청 시 | | | K2039.0400481212 | 40 | 12 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 요청 시 | | | K2039.0500651010 | 50 | 10 | 10 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 요청 시 | | | K2039.0250281010 | 25 | 10 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00228 | | | 요청 시 | | | K2039.0250280810 | 25 | 8 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00228 | | | 요청 시 | | | K2039.0250280610 | 25 | 6 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00228 | | | 요청 시 | | | K2039.0300401010 | 30 | 10 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 요청 시 | | | K2039.0400481515 | 40 | 15 | 15 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 요청 시 | | | K2039.0500652020 | 50 | 20 | 20 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 요청 시 | | | K2039.0250280808 | 25 | 8 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00228 | | | 요청 시 | | | K2039.0300400808 | 30 | 8 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 요청 시 | | | K2039.0300400606 | 30 | 6 | 6 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 요청 시 | | | K2039.0400481616 | 40 | 16 | 16 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 요청 시 | | | K2039.0300400608 | 30 | 6 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 요청 시 | | | K2039.0300400610 | 30 | 6 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 요청 시 | | | K2039.0250280608 | 25 | 6 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00228 | | | 요청 시 | | | K2039.0500651515 | 50 | 15 | 15 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 요청 시 | | | K2039.0300400810 | 30 | 8 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 요청 시 | | | K2039.0500651919 | 50 | 19 | 19 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 요청 시 | | | K2039.0400481010 | 40 | 10 | 10 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 요청 시 | | | K2039.0400481012 | 40 | 10 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 요청 시 | | | K2039.0500651616 | 50 | 16 | 16 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 요청 시 | | | K2039.0600801010 | 60 | 10 | 10 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,25370 | | | 요청 시 | | | K2039.0600801616 | 60 | 16 | 16 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,25370 | | | 요청 시 | | | K2039.0600802020 | 60 | 20 | 20 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,25370 | | | 요청 시 | | | K2039.0600802424 | 60 | 24 | 24 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,25370 | | | 요청 시 | | | K2039.0700951515 | 70 | 15 | 15 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | 요청 시 | | | K2039.0700952020 | 70 | 20 | 20 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | 요청 시 | | | K2039.0700953232 | 70 | 32 | 32 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | 요청 시 | |
| 주문 번호 | max.
회전 수
1/min | 최대
각도 변위
(°) | 최대 샤프트 변위
축 방향
(mm) | 최대 샤프트 변위
방사형
(mm) | C
(ISO 4029) | 스크류
조임
토크 Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2039.0250280606 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 요청 시 | | | K2039.0400480606 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 요청 시 | | | K2039.0400481212 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 요청 시 | | | K2039.0500651010 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 요청 시 | | | K2039.0250281010 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 요청 시 | | | K2039.0250280810 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 요청 시 | | | K2039.0250280610 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 요청 시 | | | K2039.0300401010 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 요청 시 | | | K2039.0400481515 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 요청 시 | | | K2039.0500652020 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 요청 시 | | | K2039.0250280808 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 요청 시 | | | K2039.0300400808 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 요청 시 | | | K2039.0300400606 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 요청 시 | | | K2039.0400481616 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 요청 시 | | | K2039.0300400608 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 요청 시 | | | K2039.0300400610 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 요청 시 | | | K2039.0250280608 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 요청 시 | | | K2039.0500651515 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 요청 시 | | | K2039.0300400810 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 요청 시 | | | K2039.0500651919 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 요청 시 | | | K2039.0400481010 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 요청 시 | | | K2039.0400481012 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 요청 시 | | | K2039.0500651616 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 요청 시 | | | K2039.0600801010 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 요청 시 | | | K2039.0600801616 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 요청 시 | | | K2039.0600802020 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 요청 시 | | | K2039.0600802424 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 요청 시 | | | K2039.0700951515 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 요청 시 | | | K2039.0700952020 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 요청 시 | | | K2039.0700953232 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
