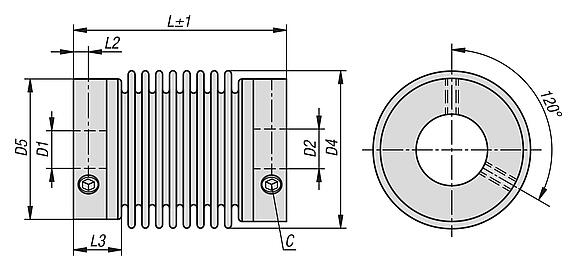

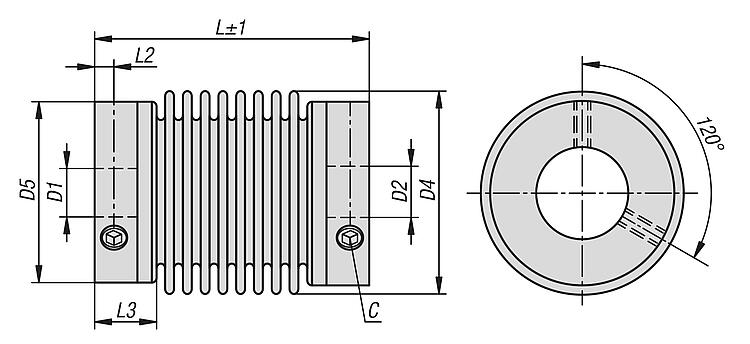

K1878미니어처 메탈 벨로우즈 커플링 나사 스터드 포함 |
뒤로 |
|
|
설명재질:알루미늄 허브.
스테인레스 스틸 벨로우즈.표면 마무리:표면 광택 처리.정보:무유격 미니어처 메탈 벨로우즈 커플링, 높은 비틀림 강성. 메탈 벨로우즈는 낮은 복원력으로 축 방향 샤프트 변위, 래디얼 샤프트 변위, 앵글 샤프트 변위를 보정합니다. 샤프트 고정용 그루브 스크류가 포함되어 있습니다.
동적인 포지셔닝 시스템, 서보 시스템, 로터리 엔코더, 회전 속도계, 포텐셔미터 등과 같이 정밀한 위치 및 동작 전달이 필요한 경우에 사용하는 것이 좋습니다.온도 범위:-30 °C ~ +120 °C.조립:메탈 벨로우즈 커플링에는 H7 피팅이 적용됩니다. 권장 피팅 간격은 0.02 mm ~ 0.05 mm입니다. 이 피팅 간격을 적용하고 샤프트 저널에 오일을 바르면 조립과 분해가 더욱 간편해집니다.
메탈 벨로우즈는 조립 및 분해 시 카탈로그에 기재된 허용 변위값의 최대 3배까지 변형할 수 있습니다. 어떤 힘도 작용하지 않도록 하십시오.요청 시:공차 등급 또는 필드와 함께 원하는 허브 홀 D1 및 D2를 별도로 두십시오.
DIN 6885에 따른 리머 구멍. 리머 구멍의 최대 보어홀에 유의하십시오. 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호
| 크기 | 규정 모멘트
Nm | 관성 모멘트
(gcm²) | 비틀림 경도
Nm/rad
| 스프링 강성
방사형
(N/mm) | 스프링 강성
축 방향
(N/mm) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1878.0050230303 | 5 | 0,5 | 1,5 | 200 | 18 | 10 |  | | 요청 시 | | | K1878.0050230404 | 5 | 0,5 | 1,5 | 200 | 18 | 10 | | | 요청 시 | | | K1878.0050230505 | 5 | 0,5 | 1,5 | 200 | 18 | 10 | | | 요청 시 | | | K1878.0050230606 | 5 | 0,5 | 1,5 | 200 | 18 | 10 | | | 요청 시 | | | K1878.0100250303 | 10 | 1 | 2 | 360 | 31 | 20 | | | 요청 시 | | | K1878.0100250305 | 10 | 1 | 2 | 360 | 31 | 20 | | | 요청 시 | | | K1878.0100250505 | 10 | 1 | 2 | 360 | 31 | 20 | | | 요청 시 | | | K1878.0100250506 | 10 | 1 | 2 | 360 | 31 | 20 | | | 요청 시 | | | K1878.0100250606 | 10 | 1 | 2 | 360 | 31 | 20 | | | 요청 시 | | | K1878.0150260505 | 15 | 1,5 | 2 | 750 | 59 | 15 | | | 요청 시 | | | K1878.0150260506 | 15 | 1,5 | 6 | 750 | 59 | 15 | | | 요청 시 | | | K1878.0150260508 | 15 | 1,5 | 6 | 750 | 59 | 15 | | | 요청 시 | | | K1878.0150260606 | 15 | 1,5 | 6 | 750 | 59 | 15 | | | 요청 시 | | | K1878.0150260608 | 15 | 1,5 | 6 | 750 | 59 | 15 | | | 요청 시 | | | K1878.0150260808 | 15 | 1,5 | 6 | 750 | 59 | 15 | | | 요청 시 | | | K1878.0200280606 | 20 | 2 | 12,6 | 1300 | 21 | 11 | | | 요청 시 | | | K1878.0200280608 | 20 | 2 | 12,6 | 1300 | 21 | 11 | | | 요청 시 | | | K1878.0200280610 | 20 | 2 | 12,6 | 1300 | 21 | 11 | | | 요청 시 | | | K1878.0200280808 | 20 | 2 | 12,6 | 1300 | 21 | 11 | | | 요청 시 | | | K1878.0200280810 | 20 | 2 | 12,6 | 1300 | 21 | 11 | | | 요청 시 | | | K1878.0200281010 | 20 | 2 | 12,6 | 1300 | 21 | 11 | | | 요청 시 | | | K1878.0450401010 | 45 | 4,5 | 68 | 6500 | 168 | 32 | | | 요청 시 | | | K1878.0450401012 | 45 | 4,5 | 68 | 6500 | 168 | 32 | | | 요청 시 | | | K1878.0450401014 | 45 | 4,5 | 68 | 6500 | 168 | 32 | | | 요청 시 | | | K1878.0450401212 | 45 | 4,5 | 68 | 6500 | 168 | 32 | | | 요청 시 | | | K1878.0450401214 | 45 | 4,5 | 68 | 6500 | 168 | 32 | | | 요청 시 | | | K1878.0450401414 | 45 | 4,5 | 68 | 6500 | 168 | 32 | | | 요청 시 | | | K1878.1000451212 | 100 | 10 | 150 | 8100 | 120 | 27 | | | 요청 시 | | | K1878.1000451215 | 100 | 10 | 150 | 8100 | 120 | 27 | | | 요청 시 | | | K1878.1000451219 | 100 | 10 | 150 | 8100 | 120 | 27 | | | 요청 시 | | | K1878.1000451515 | 100 | 10 | 150 | 8100 | 120 | 27 | | | 요청 시 | | | K1878.1000451519 | 100 | 10 | 150 | 8100 | 120 | 27 | | | 요청 시 | | | K1878.1000451919 | 100 | 10 | 150 | 8100 | 120 | 27 | | | 요청 시 | |
주문 번호
| 최대 샤프트 변위
방사형
(mm) | 최대 샤프트 변위
축 방향
(mm) | 최대
각도 변위
(°) | max.
회전 수
1/min | C
(ISO 4029) | D1
(H7) | D2
(H7) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1878.0050230303 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 3 | 3 | | | 요청 시 | | | K1878.0050230404 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 4 | 4 | | | 요청 시 | | | K1878.0050230505 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 5 | 5 | | | 요청 시 | | | K1878.0050230606 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 6 | 6 | | | 요청 시 | | | K1878.0100250303 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 3 | 3 | | | 요청 시 | | | K1878.0100250305 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 3 | 5 | | | 요청 시 | | | K1878.0100250505 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 5 | 5 | | | 요청 시 | | | K1878.0100250506 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 5 | 6 | | | 요청 시 | | | K1878.0100250606 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 6 | 6 | | | 요청 시 | | | K1878.0150260505 | 0,1 | 0,3 | 1,5 | 15000 | 2xM4 | 5 | 5 | | | 요청 시 | | | K1878.0150260506 | 0,1 | 0,3 | 1,5 | 15000 | 2xM4 | 5 | 6 | | | 요청 시 | | | K1878.0150260508 | 0,1 | 0,3 | 1,5 | 15000 | 2xM4 | 5 | 8 | | | 요청 시 | | | K1878.0150260606 | 0,1 | 0,3 | 1,5 | 15000 | 2xM4 | 6 | 6 | | | 요청 시 | | | K1878.0150260608 | 0,1 | 0,3 | 1,5 | 15000 | 2xM4 | 6 | 8 | | | 요청 시 | | | K1878.0150260808 | 0,1 | 0,3 | 1,5 | 15000 | 2xM4 | 8 | 8 | | | 요청 시 | | | K1878.0200280606 | 0,2 | 0,4 | 1,5 | 15000 | 2xM4 | 6 | 6 | | | 요청 시 | | | K1878.0200280608 | 0,2 | 0,4 | 1,5 | 15000 | 2xM4 | 6 | 8 | | | 요청 시 | | | K1878.0200280610 | 0,2 | 0,4 | 1,5 | 15000 | 2xM4 | 6 | 10 | | | 요청 시 | | | K1878.0200280808 | 0,2 | 0,4 | 1,5 | 15000 | 2xM4 | 8 | 8 | | | 요청 시 | | | K1878.0200280810 | 0,2 | 0,4 | 1,5 | 15000 | 2xM4 | 8 | 10 | | | 요청 시 | | | K1878.0200281010 | 0,2 | 0,4 | 1,5 | 15000 | 2xM4 | 10 | 10 | | | 요청 시 | | | K1878.0450401010 | 0,1 | 0,3 | 1,5 | 15000 | 2xM6 | 10 | 10 | | | 요청 시 | | | K1878.0450401012 | 0,1 | 0,3 | 1,5 | 15000 | 2xM6 | 10 | 12 | | | 요청 시 | | | K1878.0450401014 | 0,1 | 0,3 | 1,5 | 15000 | 2xM6 | 10 | 14 | | | 요청 시 | | | K1878.0450401212 | 0,1 | 0,3 | 1,5 | 15000 | 2xM6 | 12 | 12 | | | 요청 시 | | | K1878.0450401214 | 0,1 | 0,3 | 1,5 | 15000 | 2xM6 | 12 | 14 | | | 요청 시 | | | K1878.0450401414 | 0,1 | 0,3 | 1,5 | 15000 | 2xM6 | 14 | 14 | | | 요청 시 | | | K1878.1000451212 | 0,15 | 0,4 | 1,5 | 15000 | 2xM6 | 12 | 12 | | | 요청 시 | | | K1878.1000451215 | 0,15 | 0,4 | 1,5 | 15000 | 2xM6 | 12 | 15 | | | 요청 시 | | | K1878.1000451219 | 0,15 | 0,4 | 1,5 | 15000 | 2xM6 | 12 | 19 | | | 요청 시 | | | K1878.1000451515 | 0,15 | 0,4 | 1,5 | 15000 | 2xM6 | 15 | 15 | | | 요청 시 | | | K1878.1000451519 | 0,15 | 0,4 | 1,5 | 15000 | 2xM6 | 15 | 19 | | | 요청 시 | | | K1878.1000451919 | 0,15 | 0,4 | 1,5 | 15000 | 2xM6 | 19 | 19 | | | 요청 시 | |
주문 번호
| D1/D2
min. | D1/D2
max. | D1/D2
최대
페더 키 홈의 경우 | D4 | D5 | L | L2 | L3 | 스크류
조임
토크 Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1878.0050230303 | 3 | 8 | 8 | 15 | 13,5 | 23 | 2 | 6 | 0,5 | | | 요청 시 | | | K1878.0050230404 | 3 | 8 | 8 | 15 | 13,5 | 23 | 2 | 6 | 0,5 | | | 요청 시 | | | K1878.0050230505 | 3 | 8 | 8 | 15 | 13,5 | 23 | 2 | 6 | 0,5 | | | 요청 시 | | | K1878.0050230606 | 3 | 8 | 8 | 15 | 13,5 | 23 | 2 | 6 | 0,5 | | | 요청 시 | | | K1878.0100250303 | 3 | 8 | 8 | 15 | 13,5 | 25 | 2 | 6 | 0,5 | | | 요청 시 | | | K1878.0100250305 | 3 | 8 | 8 | 15 | 13,5 | 25 | 2 | 6 | 0,5 | | | 요청 시 | | | K1878.0100250505 | 3 | 8 | 8 | 15 | 13,5 | 25 | 2 | 6 | 0,5 | | | 요청 시 | | | K1878.0100250506 | 3 | 8 | 8 | 15 | 13,5 | 25 | 2 | 6 | 0,5 | | | 요청 시 | | | K1878.0100250606 | 3 | 8 | 8 | 15 | 13,5 | 25 | 2 | 6 | 0,5 | | | 요청 시 | | | K1878.0150260505 | 3 | 12 | 8 | 19 | 19 | 26 | 3 | 8 | 1,5 | | | 요청 시 | | | K1878.0150260506 | 3 | 12 | 8 | 19 | 19 | 26 | 3 | 8 | 1,5 | | | 요청 시 | | | K1878.0150260508 | 3 | 12 | 8 | 19 | 19 | 26 | 3 | 8 | 1,5 | | | 요청 시 | | | K1878.0150260606 | 3 | 12 | 8 | 19 | 19 | 26 | 3 | 8 | 1,5 | | | 요청 시 | | | K1878.0150260608 | 3 | 12 | 8 | 19 | 19 | 26 | 3 | 8 | 1,5 | | | 요청 시 | | | K1878.0150260808 | 3 | 12 | 8 | 19 | 19 | 26 | 3 | 8 | 1,5 | | | 요청 시 | | | K1878.0200280606 | 3 | 14 | 10 | 24 | 21,5 | 28 | 3 | 6 | 1,5 | | | 요청 시 | | | K1878.0200280608 | 3 | 14 | 10 | 24 | 21,5 | 28 | 3 | 6 | 1,5 | | | 요청 시 | | | K1878.0200280610 | 3 | 14 | 10 | 24 | 21,5 | 28 | 3 | 6 | 1,5 | | | 요청 시 | | | K1878.0200280808 | 3 | 14 | 10 | 24 | 21,5 | 28 | 3 | 6 | 1,5 | | | 요청 시 | | | K1878.0200280810 | 3 | 14 | 10 | 24 | 21,5 | 28 | 3 | 6 | 1,5 | | | 요청 시 | | | K1878.0200281010 | 3 | 14 | 10 | 24 | 21,5 | 28 | 3 | 6 | 1,5 | | | 요청 시 | | | K1878.0450401010 | 6 | 19 | 13 | 32 | 29 | 40 | 4 | 12 | 3 | | | 요청 시 | | | K1878.0450401012 | 6 | 19 | 13 | 32 | 29 | 40 | 4 | 12 | 3 | | | 요청 시 | | | K1878.0450401014 | 6 | 19 | 13 | 32 | 29 | 40 | 4 | 12 | 3 | | | 요청 시 | | | K1878.0450401212 | 6 | 19 | 13 | 32 | 29 | 40 | 4 | 12 | 3 | | | 요청 시 | | | K1878.0450401214 | 6 | 19 | 13 | 32 | 29 | 40 | 4 | 12 | 3 | | | 요청 시 | | | K1878.0450401414 | 6 | 19 | 13 | 32 | 29 | 40 | 4 | 12 | 3 | | | 요청 시 | | | K1878.1000451212 | 6 | 24 | 17 | 40 | 36 | 45 | 4 | 12 | 3 | | | 요청 시 | | | K1878.1000451215 | 6 | 24 | 17 | 40 | 36 | 45 | 4 | 12 | 3 | | | 요청 시 | | | K1878.1000451219 | 6 | 24 | 17 | 40 | 36 | 45 | 4 | 12 | 3 | | | 요청 시 | | | K1878.1000451515 | 6 | 24 | 17 | 40 | 36 | 45 | 4 | 12 | 3 | | | 요청 시 | | | K1878.1000451519 | 6 | 24 | 17 | 40 | 36 | 45 | 4 | 12 | 3 | | | 요청 시 | | | K1878.1000451919 | 6 | 24 | 17 | 40 | 36 | 45 | 4 | 12 | 3 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
