K1883

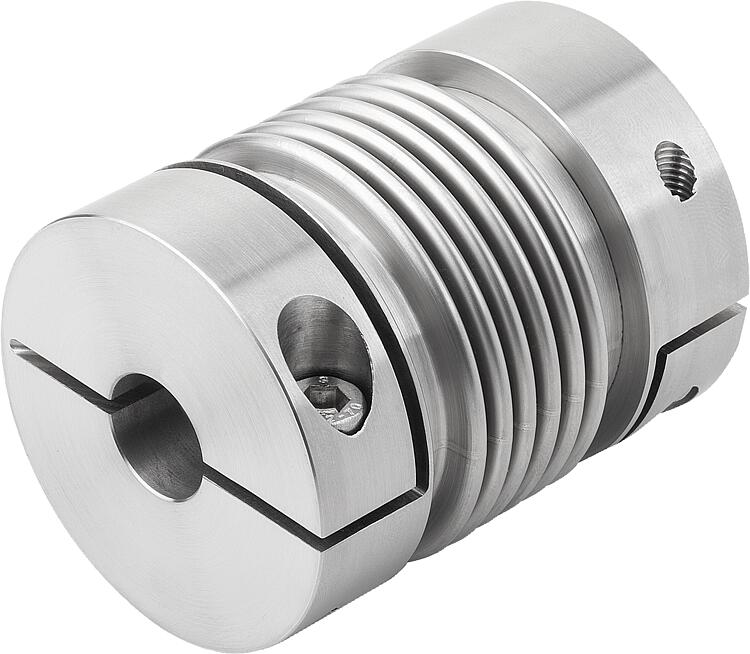

메탈 벨로우즈 커플링 클램프 허브 포함, 스테인레스 스틸

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 기계 유닛 및 장치 유닛
    - 커플링
      - 메탈 벨로우즈 커플링 클램프 허브 포함, 스테인레스 스틸

품목 설명/제품 이미지

설명재질:스테인레스 스틸 허브.
스테인레스 스틸 벨로우즈.표면 마무리:표면 광택 처리.정보:메탈 벨로우즈 커플링, 높은 비틀림 강성. 메탈 벨로우즈는 낮은 복원력으로 축 방향 샤프트 변위, 래디얼 샤프트 변위, 앵글 샤프트 변위를 보정합니다. 샤프트 고정용 클램프 허브가 포함되어 있습니다.

공작기계, 포장기계, 목공기계, 자동화기계의 서보 모터 등과 같이 정밀한 위치 및 동작 전달이 필요한 경우에 사용하는 것이 좋습니다.온도 범위:-30 °C ~ +120 °C.조립:메탈 벨로우즈 커플링에는 H7 피팅이 적용됩니다. 권장 피팅 간격은 0.02 mm ~ 0.05 mm입니다. 이 피팅 간격을 적용하고 샤프트 저널에 오일을 바르면 조립과 분해가 더욱 간편해집니다.

메탈 벨로우즈는 조립 및 분해 시 카탈로그에 기재된 허용 변위값의 최대 3배까지 변형할 수 있습니다. 어떤 힘도 작용하지 않도록 하십시오.요청 시:공차 등급 또는 필드와 함께 원하는 허브 홀 D1 및 D2를 별도로 두십시오.
DIN 6885에 따른 리머 구멍. 리머 구멍의 최대 보어홀에 유의하십시오.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1883 메탈 벨로우즈 커플링 클램프 허브 포함, 스테인레스 스틸

280 kB

기술 정보 샤프트 커플링

2,1 MB

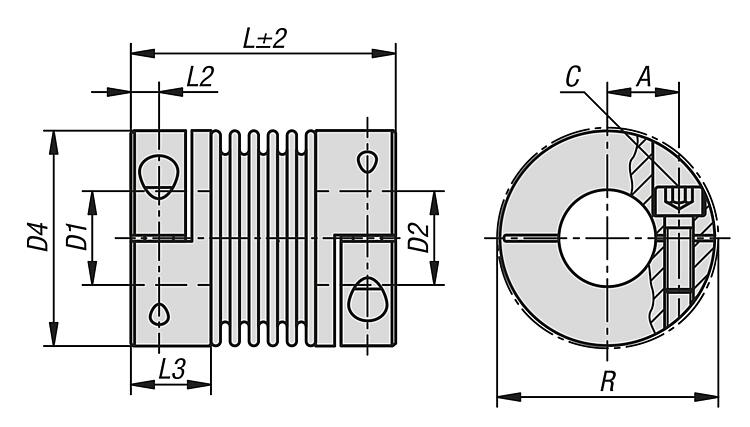

도면

캐드데이터 및 상세 정보

주문 번호	크기	규정 모멘트 Nm	관성 모멘트 (gm²)	비틀림 경도 (10³ Nm/rad)	스프링 강성 방사형 (N/mm)	스프링 강성 축 방향 (N/mm)	가격
K1883.0180631010	18	18	0,11	20	205	50	요청 시
K1883.0180631111	18	18	0,11	20	205	50	요청 시
K1883.0180631212	18	18	0,11	20	205	50	요청 시
K1883.0180631414	18	18	0,11	20	205	50	요청 시
K1883.0180631919	18	18	0,11	20	205	50	요청 시
K1883.0180632424	18	18	0,11	20	205	50	요청 시
K1883.0180632525	18	18	0,11	20	205	50	요청 시
K1883.0300651010	30	30	0,41	38	720	50	요청 시
K1883.0300651111	30	30	0,41	38	720	50	요청 시
K1883.0300651212	30	30	0,41	38	720	50	요청 시
K1883.0300651414	30	30	0,41	38	720	50	요청 시
K1883.0300651919	30	30	0,41	38	720	50	요청 시
K1883.0300652424	30	30	0,41	38	720	50	요청 시
K1883.0300652525	30	30	0,41	38	720	50	요청 시
K1883.0600791212	60	60	0,91	75	1150	90	요청 시
K1883.0600791414	60	60	0,91	75	1150	90	요청 시
K1883.0600791919	60	60	0,91	75	1150	90	요청 시
K1883.0600792424	60	60	0,91	75	1150	90	요청 시
K1883.0600792525	60	60	0,91	75	1150	90	요청 시
K1883.0600792828	60	60	0,91	75	1150	90	요청 시
K1883.0600793232	60	60	0,91	75	1150	90	요청 시
K1883.0800911414	80	80	2	128	1200	80	요청 시
K1883.0800911919	80	80	2	128	1200	80	요청 시
K1883.0800912424	80	80	2	128	1200	80	요청 시
K1883.0800912525	80	80	2	128	1200	80	요청 시
K1883.0800912828	80	80	2	128	1200	80	요청 시
K1883.0800913232	80	80	2	128	1200	80	요청 시
K1883.1500911919	150	150	2	155	2020	280	요청 시
K1883.1500912424	150	150	2	155	2020	280	요청 시
K1883.1500912525	150	150	2	155	2020	280	요청 시
K1883.1500912828	150	150	2	155	2020	280	요청 시
K1883.1500913232	150	150	2	155	2020	280	요청 시
K1883.2001012222	200	200	3,3	175	2500	280	요청 시
K1883.2001012424	200	200	3,3	175	2500	280	요청 시
K1883.2001012525	200	200	3,3	175	2500	280	요청 시
K1883.2001012828	200	200	3,3	175	2500	280	요청 시
K1883.2001013232	200	200	3,3	175	2500	280	요청 시
K1883.3001053030	300	300	7,3	502	6300	287	요청 시
K1883.3001053838	300	300	7,3	502	6300	287	요청 시
K1883.5001123535	500	500	12,4	690	7790	100	요청 시
K1883.5001124242	500	500	12,4	690	7790	100	요청 시

주문 번호	최대 샤프트 변위 방사형 (mm)	최대 샤프트 변위 축 방향 (mm)	최대 각도 변위 (°)	max. 회전 수 1/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	가격
K1883.0180631010	0,2	0,5	1,5	12800	17	M5	10	10	요청 시
K1883.0180631111	0,2	0,5	1,5	12800	17	M5	11	11	요청 시
K1883.0180631212	0,2	0,5	1,5	12800	17	M5	12	12	요청 시
K1883.0180631414	0,2	0,5	1,5	12800	17	M5	14	14	요청 시
K1883.0180631919	0,2	0,5	1,5	12800	17	M5	19	19	요청 시
K1883.0180632424	0,2	0,5	1,5	12800	17	M5	24	24	요청 시
K1883.0180632525	0,2	0,5	1,5	12800	17	M5	25	25	요청 시
K1883.0300651010	0,15	0,6	1,5	10300	20	M6	10	10	요청 시
K1883.0300651111	0,15	0,6	1,5	10300	20	M6	11	11	요청 시
K1883.0300651212	0,15	0,6	1,5	10300	20	M6	12	12	요청 시
K1883.0300651414	0,15	0,6	1,5	10300	20	M6	14	14	요청 시
K1883.0300651919	0,15	0,6	1,5	10300	20	M6	19	19	요청 시
K1883.0300652424	0,15	0,6	1,5	10300	20	M6	24	24	요청 시
K1883.0300652525	0,15	0,6	1,5	10300	20	M6	25	25	요청 시
K1883.0600791212	0,15	0,6	1,5	8700	23	M8	12	12	요청 시
K1883.0600791414	0,15	0,6	1,5	8700	23	M8	14	14	요청 시
K1883.0600791919	0,15	0,6	1,5	8700	23	M8	19	19	요청 시
K1883.0600792424	0,15	0,6	1,5	8700	23	M8	24	24	요청 시
K1883.0600792525	0,15	0,6	1,5	8700	23	M8	25	25	요청 시
K1883.0600792828	0,15	0,6	1,5	8700	23	M8	28	28	요청 시
K1883.0600793232	0,15	0,6	1,5	8700	23	M8	32	32	요청 시
K1883.0800911414	0,2	0,5	1,5	6900	28	M10	14	14	요청 시
K1883.0800911919	0,2	0,5	1,5	6900	28	M10	19	19	요청 시
K1883.0800912424	0,2	0,5	1,5	6900	28	M10	24	24	요청 시
K1883.0800912525	0,2	0,5	1,5	6900	28	M10	25	25	요청 시
K1883.0800912828	0,2	0,5	1,5	6900	28	M10	28	28	요청 시
K1883.0800913232	0,2	0,5	1,5	6900	28	M10	32	32	요청 시
K1883.1500911919	0,2	0,5	1,5	6900	28	M10	19	19	요청 시
K1883.1500912424	0,2	0,5	1,5	6900	28	M10	24	24	요청 시
K1883.1500912525	0,2	0,5	1,5	6900	28	M10	25	25	요청 시
K1883.1500912828	0,2	0,5	1,5	6900	28	M10	28	28	요청 시
K1883.1500913232	0,2	0,5	1,5	6900	28	M10	32	32	요청 시
K1883.2001012222	0,2	0,5	1,5	6400	31	M12	22	22	요청 시
K1883.2001012424	0,2	0,5	1,5	6400	31	M12	24	24	요청 시
K1883.2001012525	0,2	0,5	1,5	6400	31	M12	25	25	요청 시
K1883.2001012828	0,2	0,5	1,5	6400	31	M12	28	28	요청 시
K1883.2001013232	0,2	0,5	1,5	6400	31	M12	32	32	요청 시
K1883.3001053030	0,2	0,5	1,5	6000	40	M12	30	30	요청 시
K1883.3001053838	0,2	0,5	1,5	6000	40	M12	38	38	요청 시
K1883.5001123535	0,2	0,5	1,5	5000	42	M12	35	35	요청 시
K1883.5001124242	0,2	0,5	1,5	5000	42	M12	42	42	요청 시

주문 번호	D1/D2 min.	D1/D2 max.	D1/D2 최대 페더 키 홈의 경우	D4	L	L2	L3	R	스크류 조임 토크 Nm	가격
K1883.0180631010	10	25,4	25,4	45	63	5,5	19,5	47,4	8	요청 시
K1883.0180631111	10	25,4	25,4	45	63	5,5	19,5	47,4	8	요청 시
K1883.0180631212	10	25,4	25,4	45	63	5,5	19,5	47,4	8	요청 시
K1883.0180631414	10	25,4	25,4	45	63	5,5	19,5	47,4	8	요청 시
K1883.0180631919	10	25,4	25,4	45	63	5,5	19,5	47,4	8	요청 시
K1883.0180632424	10	25,4	25,4	45	63	5,5	19,5	47,4	8	요청 시
K1883.0180632525	10	25,4	25,4	45	63	5,5	19,5	47,4	8	요청 시
K1883.0300651010	10	32	30	56	65	7,5	24,5	56,4	15	요청 시
K1883.0300651111	10	32	30	56	65	7,5	24,5	56,4	15	요청 시
K1883.0300651212	10	32	30	56	65	7,5	24,5	56,4	15	요청 시
K1883.0300651414	10	32	30	56	65	7,5	24,5	56,4	15	요청 시
K1883.0300651919	10	32	30	56	65	7,5	24,5	56,4	15	요청 시
K1883.0300652424	10	32	30	56	65	7,5	24,5	56,4	15	요청 시
K1883.0300652525	10	32	30	56	65	7,5	24,5	56,4	15	요청 시
K1883.0600791212	12	35	35	66	79	10	29	66	40	요청 시
K1883.0600791414	12	35	35	66	79	10	29	66	40	요청 시
K1883.0600791919	12	35	35	66	79	10	29	66	40	요청 시
K1883.0600792424	12	35	35	66	79	10	29	66	40	요청 시
K1883.0600792525	12	35	35	66	79	10	29	66	40	요청 시
K1883.0600792828	12	35	35	66	79	10	29	66	40	요청 시
K1883.0600793232	12	35	35	66	79	10	29	66	40	요청 시
K1883.0800911414	14	44	44	82	91	11	33,5	82,9	84	요청 시
K1883.0800911919	14	44	44	82	91	11	33,5	82,9	84	요청 시
K1883.0800912424	14	44	44	82	91	11	33,5	82,9	84	요청 시
K1883.0800912525	14	44	44	82	91	11	33,5	82,9	84	요청 시
K1883.0800912828	14	44	44	82	91	11	33,5	82,9	84	요청 시
K1883.0800913232	14	44	44	82	91	11	33,5	82,9	84	요청 시
K1883.1500911919	19	44	44	82	91	11	33,5	82,9	84	요청 시
K1883.1500912424	19	44	44	82	91	11	33,5	82,9	84	요청 시
K1883.1500912525	19	44	44	82	91	11	33,5	82,9	84	요청 시
K1883.1500912828	19	44	44	82	91	11	33,5	82,9	84	요청 시
K1883.1500913232	19	44	44	82	91	11	33,5	82,9	84	요청 시
K1883.2001012222	22	47	47	90	101	13	38	90,8	125	요청 시
K1883.2001012424	22	47	47	90	101	13	38	90,8	125	요청 시
K1883.2001012525	22	47	47	90	101	13	38	90,8	125	요청 시
K1883.2001012828	22	47	47	90	101	13	38	90,8	125	요청 시
K1883.2001013232	22	47	47	90	101	13	38	90,8	125	요청 시
K1883.3001053030	30	60	60	110	105	13	38	110	145	요청 시
K1883.3001053838	30	60	60	110	105	13	38	110	145	요청 시
K1883.5001123535	35	70	70	122	112	15	42	122	145	요청 시
K1883.5001124242	35	70	70	122	112	15	42	122	145	요청 시
