K1884

메탈 벨로우즈 커플링, 짧은 구조 클램프 허브 포함

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 기계 유닛 및 장치 유닛
    - 커플링
      - 메탈 벨로우즈 커플링, 짧은 구조 클램프 허브 포함

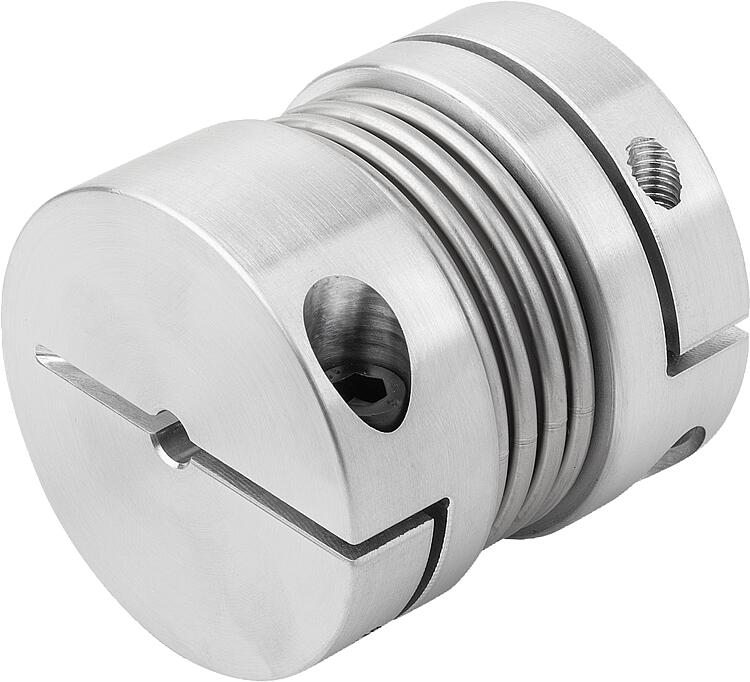

품목 설명/제품 이미지

설명재질:알루미늄 허브.
스테인레스 스틸 벨로우즈.표면 마무리:표면 광택 처리.정보:메탈 벨로우즈 커플링, 높은 비틀림 강성. 메탈 벨로우즈는 낮은 복원력으로 축 방향 샤프트 변위, 래디얼 샤프트 변위, 앵글 샤프트 변위를 보정합니다. 샤프트 고정용 클램프 허브가 포함되어 있습니다.

공작기계, 포장기계, 목공기계, 자동화기계의 서보 모터 등과 같이 정밀한 위치 및 동작 전달이 필요한 경우에 사용하는 것이 좋습니다.온도 범위:-30 °C ~ +120 °C.조립:메탈 벨로우즈 커플링에는 H7 피팅이 적용됩니다. 권장 피팅 간격은 0.02 mm ~ 0.05 mm입니다. 이 피팅 간격을 적용하고 샤프트 저널에 오일을 바르면 조립과 분해가 더욱 간편해집니다.

메탈 벨로우즈는 조립 및 분해 시 카탈로그에 기재된 허용 변위값의 최대 3배까지 변형할 수 있습니다. 어떤 힘도 작용하지 않도록 하십시오.요청 시:공차 등급 또는 필드와 함께 원하는 허브 홀 D1 및 D2를 별도로 두십시오.
DIN 6885에 따른 리머 구멍. 리머 구멍의 최대 보어홀에 유의하십시오.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1884 메탈 벨로우즈 커플링, 짧은 구조 클램프 허브 포함

282 kB

기술 정보 샤프트 커플링

2,1 MB

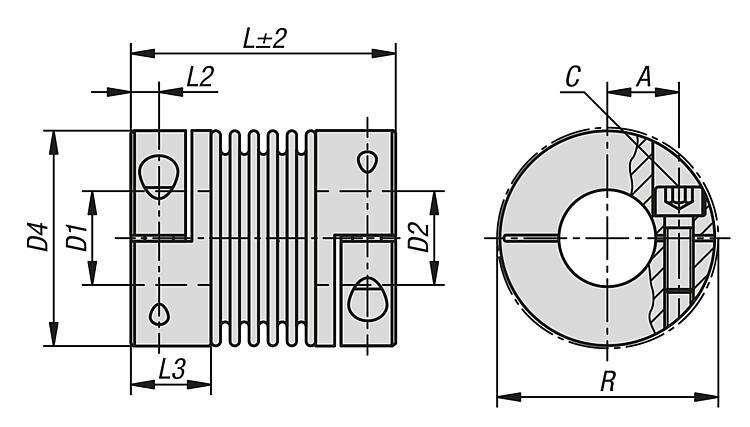

도면

캐드데이터 및 상세 정보

주문 번호	크기	규정 모멘트 Nm	관성 모멘트 (gm²)	비틀림 경도 (10³ Nm/rad)	스프링 강성 방사형 (N/mm)	스프링 강성 축 방향 (N/mm)	가격
K1884.0180581010	18	18	0,03	20	205	50	요청 시
K1884.0180581111	18	18	0,03	20	205	50	요청 시
K1884.0180581212	18	18	0,03	20	205	50	요청 시
K1884.0180581414	18	18	0,03	20	205	50	요청 시
K1884.0180581919	18	18	0,03	20	205	50	요청 시
K1884.0180582424	18	18	0,03	20	205	50	요청 시
K1884.0180582525	18	18	0,03	20	205	50	요청 시
K1884.0300581010	30	30	0,13	38	720	50	요청 시
K1884.0300581111	30	30	0,13	38	720	50	요청 시
K1884.0300581212	30	30	0,13	38	720	50	요청 시
K1884.0300581414	30	30	0,13	38	720	50	요청 시
K1884.0300581919	30	30	0,13	38	720	50	요청 시
K1884.0300582424	30	30	0,13	38	720	50	요청 시
K1884.0300582525	30	30	0,13	38	720	50	요청 시
K1884.0600671212	60	60	0,28	75	1150	90	요청 시
K1884.0600671414	60	60	0,28	75	1150	90	요청 시
K1884.0600671919	60	60	0,28	75	1150	90	요청 시
K1884.0600672424	60	60	0,28	75	1150	90	요청 시
K1884.0600672525	60	60	0,28	75	1150	90	요청 시
K1884.0600672828	60	60	0,28	75	1150	90	요청 시
K1884.0600673232	60	60	0,28	75	1150	90	요청 시
K1884.0800781212	80	80	0,78	128	1200	80	요청 시
K1884.0800781919	80	80	0,78	128	1200	80	요청 시
K1884.0800782424	80	80	0,78	128	1200	80	요청 시
K1884.0800782525	80	80	0,78	128	1200	80	요청 시
K1884.0800782828	80	80	0,78	128	1200	80	요청 시
K1884.0800783232	80	80	0,78	128	1200	80	요청 시
K1884.1500781414	150	150	0,82	155	2020	280	요청 시
K1884.1500781919	150	150	0,82	155	2020	280	요청 시
K1884.1500782424	150	150	0,82	155	2020	280	요청 시
K1884.1500782525	150	150	0,82	155	2020	280	요청 시
K1884.1500782828	150	150	0,82	155	2020	280	요청 시
K1884.1500783232	150	150	0,82	155	2020	280	요청 시
K1884.2000831616	200	200	1,19	175	2500	280	요청 시
K1884.2000831919	200	200	1,19	175	2500	280	요청 시
K1884.2000832424	200	200	1,19	175	2500	280	요청 시
K1884.2000832525	200	200	1,19	175	2500	280	요청 시
K1884.2000832828	200	200	1,19	175	2500	280	요청 시
K1884.2000833232	200	200	1,19	175	2500	280	요청 시
K1884.3000942020	300	300	2,74	502	6300	287	요청 시
K1884.3000942424	300	300	2,74	502	6300	287	요청 시
K1884.3000942828	300	300	2,74	502	6300	287	요청 시
K1884.3000943838	300	300	2,74	502	6300	287	요청 시
K1884.5001002525	500	500	4,45	690	7790	100	요청 시
K1884.5001003838	500	500	4,45	690	7790	100	요청 시
K1884.5001004242	500	500	4,45	690	7790	100	요청 시

주문 번호	최대 샤프트 변위 방사형 (mm)	최대 샤프트 변위 축 방향 (mm)	최대 각도 변위 (°)	max. 회전 수 1/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	가격
K1884.0180581010	0,2	0,5	1,5	12800	17	M5	10	10	요청 시
K1884.0180581111	0,2	0,5	1,5	12800	17	M5	11	11	요청 시
K1884.0180581212	0,2	0,5	1,5	12800	17	M5	12	12	요청 시
K1884.0180581414	0,2	0,5	1,5	12800	17	M5	14	14	요청 시
K1884.0180581919	0,2	0,5	1,5	12800	17	M5	19	19	요청 시
K1884.0180582424	0,2	0,5	1,5	12800	17	M5	24	24	요청 시
K1884.0180582525	0,2	0,5	1,5	12800	17	M5	25	25	요청 시
K1884.0300581010	0,15	0,6	1,5	10300	20	M6	10	10	요청 시
K1884.0300581111	0,15	0,6	1,5	10300	20	M6	11	11	요청 시
K1884.0300581212	0,15	0,6	1,5	10300	20	M6	12	12	요청 시
K1884.0300581414	0,15	0,6	1,5	10300	20	M6	14	14	요청 시
K1884.0300581919	0,15	0,6	1,5	10300	20	M6	19	19	요청 시
K1884.0300582424	0,15	0,6	1,5	10300	20	M6	24	24	요청 시
K1884.0300582525	0,15	0,6	1,5	10300	20	M6	25	25	요청 시
K1884.0600671212	0,15	0,6	1,5	8700	24	M8	12	12	요청 시
K1884.0600671414	0,15	0,6	1,5	8700	24	M8	14	14	요청 시
K1884.0600671919	0,15	0,6	1,5	8700	24	M8	19	19	요청 시
K1884.0600672424	0,15	0,6	1,5	8700	24	M8	24	24	요청 시
K1884.0600672525	0,15	0,6	1,5	8700	24	M8	25	25	요청 시
K1884.0600672828	0,15	0,6	1,5	8700	24	M8	28	28	요청 시
K1884.0600673232	0,15	0,6	1,5	8700	24	M8	32	32	요청 시
K1884.0800781212	0,2	0,5	1,5	6900	28	M10	12	12	요청 시
K1884.0800781919	0,2	0,5	1,5	6900	28	M10	19	19	요청 시
K1884.0800782424	0,2	0,5	1,5	6900	28	M10	24	24	요청 시
K1884.0800782525	0,2	0,5	1,5	6900	28	M10	25	25	요청 시
K1884.0800782828	0,2	0,5	1,5	6900	28	M10	28	28	요청 시
K1884.0800783232	0,2	0,5	1,5	6900	28	M10	32	32	요청 시
K1884.1500781414	0,2	0,5	1,5	6900	28	M10	14	14	요청 시
K1884.1500781919	0,2	0,5	1,5	6900	28	M10	19	19	요청 시
K1884.1500782424	0,2	0,5	1,5	6900	28	M10	24	24	요청 시
K1884.1500782525	0,2	0,5	1,5	6900	28	M10	25	25	요청 시
K1884.1500782828	0,2	0,5	1,5	6900	28	M10	28	28	요청 시
K1884.1500783232	0,2	0,5	1,5	6900	28	M10	32	32	요청 시
K1884.2000831616	0,2	0,5	1,5	6400	31	M12	16	16	요청 시
K1884.2000831919	0,2	0,5	1,5	6400	31	M12	19	19	요청 시
K1884.2000832424	0,2	0,5	1,5	6400	31	M12	24	24	요청 시
K1884.2000832525	0,2	0,5	1,5	6400	31	M12	25	25	요청 시
K1884.2000832828	0,2	0,5	1,5	6400	31	M12	28	28	요청 시
K1884.2000833232	0,2	0,5	1,5	6400	31	M12	32	32	요청 시
K1884.3000942020	0,2	0,5	1,5	6000	40	M12	20	20	요청 시
K1884.3000942424	0,2	0,5	1,5	6000	40	M12	24	24	요청 시
K1884.3000942828	0,2	0,5	1,5	6000	40	M12	28	28	요청 시
K1884.3000943838	0,2	0,5	1,5	6000	40	M12	38	38	요청 시
K1884.5001002525	0,2	0,5	1,5	5000	42	M12	25	25	요청 시
K1884.5001003838	0,2	0,5	1,5	5000	42	M12	38	38	요청 시
K1884.5001004242	0,2	0,5	1,5	5000	42	M12	42	42	요청 시

주문 번호	D1/D2 min.	D1/D2 max.	D1/D2 최대 페더 키 홈의 경우	D4	L	L2	L3	R	스크류 조임 토크 Nm	가격
K1884.0180581010	10	25,4	25,4	45	58	5,5	17,5	47,4	8	요청 시
K1884.0180581111	10	25,4	25,4	45	58	5,5	17,5	47,4	8	요청 시
K1884.0180581212	10	25,4	25,4	45	58	5,5	17,5	47,4	8	요청 시
K1884.0180581414	10	25,4	25,4	45	58	5,5	17,5	47,4	8	요청 시
K1884.0180581919	10	25,4	25,4	45	58	5,5	17,5	47,4	8	요청 시
K1884.0180582424	10	25,4	25,4	45	58	5,5	17,5	47,4	8	요청 시
K1884.0180582525	10	25,4	25,4	45	58	5,5	17,5	47,4	8	요청 시
K1884.0300581010	10	32	30	56	58	7,3	21	56,4	15	요청 시
K1884.0300581111	10	32	30	56	58	7,3	21	56,4	15	요청 시
K1884.0300581212	10	32	30	56	58	7,3	21	56,4	15	요청 시
K1884.0300581414	10	32	30	56	58	7,3	21	56,4	15	요청 시
K1884.0300581919	10	32	30	56	58	7,3	21	56,4	15	요청 시
K1884.0300582424	10	32	30	56	58	7,3	21	56,4	15	요청 시
K1884.0300582525	10	32	30	56	58	7,3	21	56,4	15	요청 시
K1884.0600671212	12	35	35	66	67	8,6	24	66,2	40	요청 시
K1884.0600671414	12	35	35	66	67	8,6	24	66,2	40	요청 시
K1884.0600671919	12	35	35	66	67	8,6	24	66,2	40	요청 시
K1884.0600672424	12	35	35	66	67	8,6	24	66,2	40	요청 시
K1884.0600672525	12	35	35	66	67	8,6	24	66,2	40	요청 시
K1884.0600672828	12	35	35	66	67	8,6	24	66,2	40	요청 시
K1884.0600673232	12	35	35	66	67	8,6	24	66,2	40	요청 시
K1884.0800781212	12	44	44	82	78	9,8	27	82,9	84	요청 시
K1884.0800781919	12	44	44	82	78	9,8	27	82,9	84	요청 시
K1884.0800782424	12	44	44	82	78	9,8	27	82,9	84	요청 시
K1884.0800782525	12	44	44	82	78	9,8	27	82,9	84	요청 시
K1884.0800782828	12	44	44	82	78	9,8	27	82,9	84	요청 시
K1884.0800783232	12	44	44	82	78	9,8	27	82,9	84	요청 시
K1884.1500781414	14	44	44	82	78	9,8	27	82,9	84	요청 시
K1884.1500781919	14	44	44	82	78	9,8	27	82,9	84	요청 시
K1884.1500782424	14	44	44	82	78	9,8	27	82,9	84	요청 시
K1884.1500782525	14	44	44	82	78	9,8	27	82,9	84	요청 시
K1884.1500782828	14	44	44	82	78	9,8	27	82,9	84	요청 시
K1884.1500783232	14	44	44	82	78	9,8	27	82,9	84	요청 시
K1884.2000831616	16	47	47	90	83	10,8	29	90,8	125	요청 시
K1884.2000831919	16	47	47	90	83	10,8	29	90,8	125	요청 시
K1884.2000832424	16	47	47	90	83	10,8	29	90,8	125	요청 시
K1884.2000832525	16	47	47	90	83	10,8	29	90,8	125	요청 시
K1884.2000832828	16	47	47	90	83	10,8	29	90,8	125	요청 시
K1884.2000833232	16	47	47	90	83	10,8	29	90,8	125	요청 시
K1884.3000942020	20	60	60	110	94	11,8	32,5	110	145	요청 시
K1884.3000942424	20	60	60	110	94	11,8	32,5	110	145	요청 시
K1884.3000942828	20	60	60	110	94	11,8	32,5	110	145	요청 시
K1884.3000943838	20	60	60	110	94	11,8	32,5	110	145	요청 시
K1884.5001002525	25	70	70	122	100	13,3	36	122	145	요청 시
K1884.5001003838	25	70	70	122	100	13,3	36	122	145	요청 시
K1884.5001004242	25	70	70	122	100	13,3	36	122	145	요청 시
