K1886

메탈 벨로우즈 커플링 분리 가능한 클램프 허브 포함

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 기계 유닛 및 장치 유닛
    - 커플링
      - 메탈 벨로우즈 커플링 분리 가능한 클램프 허브 포함

품목 설명/제품 이미지

설명재질:알루미늄 허브.
스테인레스 스틸 벨로우즈.표면 마무리:표면 광택 처리.정보:메탈 벨로우즈 커플링, 높은 비틀림 강성. 메탈 벨로우즈는 낮은 복원력으로 축 방향 샤프트 변위, 래디얼 샤프트 변위, 앵글 샤프트 변위를 보정합니다. 샤프트 고정용 클램프 허브가 포함되어 있습니다.

공작기계, 포장기계, 목공기계, 자동화기계의 서보 모터 등과 같이 정밀한 위치 및 동작 전달이 필요한 경우에 사용하는 것이 좋습니다.온도 범위:-30 °C ~ +120 °C.조립:메탈 벨로우즈 커플링에는 H7 피팅이 적용됩니다. 권장 피팅 간격은 0.02 mm ~ 0.05 mm입니다. 이 피팅 간격을 적용하고 샤프트 저널에 오일을 바르면 조립과 분해가 더욱 간편해집니다.

메탈 벨로우즈는 조립 및 분해 시 카탈로그에 기재된 허용 변위값의 최대 3배까지 변형할 수 있습니다. 어떤 힘도 작용하지 않도록 하십시오.요청 시:공차 등급 또는 필드와 함께 원하는 허브 홀 D1 및 D2를 별도로 두십시오.
DIN 6885에 따른 리머 구멍. 리머 구멍의 최대 보어홀에 유의하십시오.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1886 메탈 벨로우즈 커플링 분리 가능한 클램프 허브 포함

319 kB

기술 정보 샤프트 커플링

2,1 MB

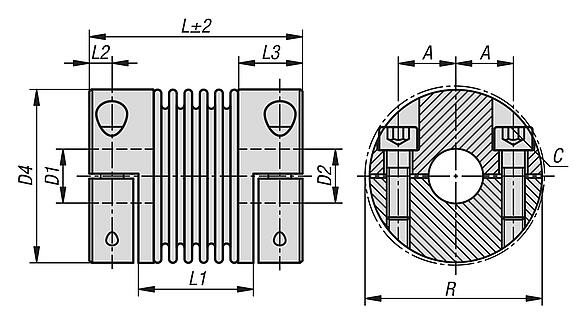

도면

캐드데이터 및 상세 정보

주문 번호	크기	규정 모멘트 Nm	관성 모멘트 (gm²)	비틀림 경도 (10³ Nm/rad)	스프링 강성 방사형 (N/mm)	스프링 강성 축 방향 (N/mm)	가격
K1886.0180631010	18	18	0,04	20	205	50	요청 시
K1886.0180631111	18	18	0,04	20	205	50	요청 시
K1886.0180631212	18	18	0,04	20	205	50	요청 시
K1886.0180631414	18	18	0,04	20	205	50	요청 시
K1886.0180631919	18	18	0,04	20	205	50	요청 시
K1886.0180632424	18	18	0,04	20	205	50	요청 시
K1886.0180632525	18	18	0,04	20	205	50	요청 시
K1886.0300691010	30	30	0,14	38	720	50	요청 시
K1886.0300691111	30	30	0,14	38	720	50	요청 시
K1886.0300691212	30	30	0,14	38	720	50	요청 시
K1886.0300691414	30	30	0,14	38	720	50	요청 시
K1886.0300691919	30	30	0,14	38	720	50	요청 시
K1886.0300692424	30	30	0,14	38	720	50	요청 시
K1886.0300692525	30	30	0,14	38	720	50	요청 시
K1886.0600831212	60	60	0,28	75	1150	90	요청 시
K1886.0600831414	60	60	0,28	75	1150	90	요청 시
K1886.0600831919	60	60	0,28	75	1150	90	요청 시
K1886.0600832424	60	60	0,28	75	1150	90	요청 시
K1886.0600832525	60	60	0,28	75	1150	90	요청 시
K1886.0600832828	60	60	0,28	75	1150	90	요청 시
K1886.0600833232	60	60	0,28	75	1150	90	요청 시
K1886.0800941212	80	80	0,65	128	1200	80	요청 시
K1886.0800941919	80	80	0,65	128	1200	80	요청 시
K1886.0800942424	80	80	0,65	128	1200	80	요청 시
K1886.0800942525	80	80	0,65	128	1200	80	요청 시
K1886.0800942828	80	80	0,65	128	1200	80	요청 시
K1886.0800943232	80	80	0,65	128	1200	80	요청 시
K1886.1500951414	150	150	0,82	155	2020	280	요청 시
K1886.1500951919	150	150	0,82	155	2020	280	요청 시
K1886.1500952424	150	150	0,82	155	2020	280	요청 시
K1886.1500952525	150	150	0,82	155	2020	280	요청 시
K1886.1500952828	150	150	0,82	155	2020	280	요청 시
K1886.1500953232	150	150	0,82	155	2020	280	요청 시
K1886.2001051616	200	200	2,2	175	2500	280	요청 시
K1886.2001051919	200	200	2,2	175	2500	280	요청 시
K1886.2001052424	200	200	2,2	175	2500	280	요청 시
K1886.2001052525	200	200	2,2	175	2500	280	요청 시
K1886.2001052828	200	200	2,2	175	2500	280	요청 시
K1886.2001053232	200	200	2,2	175	2500	280	요청 시
K1886.3001112020	300	300	4,2	502	6300	287	요청 시
K1886.3001112424	300	300	4,2	502	6300	287	요청 시
K1886.3001112828	300	300	4,2	502	6300	287	요청 시
K1886.3001113838	300	300	4,2	502	6300	287	요청 시
K1886.5001332525	500	500	8,6	690	7790	100	요청 시
K1886.5001333838	500	500	8,6	690	7790	100	요청 시
K1886.5001334242	500	500	8,6	690	7790	100	요청 시

주문 번호	최대 샤프트 변위 방사형 (mm)	최대 샤프트 변위 축 방향 (mm)	최대 각도 변위 (°)	max. 회전 수 1/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	가격
K1886.0180631010	0,2	0,5	1,5	12800	17	M5	10	10	요청 시
K1886.0180631111	0,2	0,5	1,5	12800	17	M5	11	11	요청 시
K1886.0180631212	0,2	0,5	1,5	12800	17	M5	12	12	요청 시
K1886.0180631414	0,2	0,5	1,5	12800	17	M5	14	14	요청 시
K1886.0180631919	0,2	0,5	1,5	12800	17	M5	19	19	요청 시
K1886.0180632424	0,2	0,5	1,5	12800	17	M5	24	24	요청 시
K1886.0180632525	0,2	0,5	1,5	12800	17	M5	25	25	요청 시
K1886.0300691010	0,15	0,6	1,5	10300	20	M6	10	10	요청 시
K1886.0300691111	0,15	0,6	1,5	10300	20	M6	11	11	요청 시
K1886.0300691212	0,15	0,6	1,5	10300	20	M6	12	12	요청 시
K1886.0300691414	0,15	0,6	1,5	10300	20	M6	14	14	요청 시
K1886.0300691919	0,15	0,6	1,5	10300	20	M6	19	19	요청 시
K1886.0300692424	0,15	0,6	1,5	10300	20	M6	24	24	요청 시
K1886.0300692525	0,15	0,6	1,5	10300	20	M6	25	25	요청 시
K1886.0600831212	0,15	0,6	1,5	8700	23	M8	12	12	요청 시
K1886.0600831414	0,15	0,6	1,5	8700	23	M8	14	14	요청 시
K1886.0600831919	0,15	0,6	1,5	8700	23	M8	19	19	요청 시
K1886.0600832424	0,15	0,6	1,5	8700	23	M8	24	24	요청 시
K1886.0600832525	0,15	0,6	1,5	8700	23	M8	25	25	요청 시
K1886.0600832828	0,15	0,6	1,5	8700	23	M8	28	28	요청 시
K1886.0600833232	0,15	0,6	1,5	8700	23	M8	32	32	요청 시
K1886.0800941212	0,2	0,5	1,5	6900	28	M10	12	12	요청 시
K1886.0800941919	0,2	0,5	1,5	6900	28	M10	19	19	요청 시
K1886.0800942424	0,2	0,5	1,5	6900	28	M10	24	24	요청 시
K1886.0800942525	0,2	0,5	1,5	6900	28	M10	25	25	요청 시
K1886.0800942828	0,2	0,5	1,5	6900	28	M10	28	28	요청 시
K1886.0800943232	0,2	0,5	1,5	6900	28	M10	32	32	요청 시
K1886.1500951414	0,2	0,5	1,5	6900	28	M10	14	14	요청 시
K1886.1500951919	0,2	0,5	1,5	6900	28	M10	19	19	요청 시
K1886.1500952424	0,2	0,5	1,5	6900	28	M10	24	24	요청 시
K1886.1500952525	0,2	0,5	1,5	6900	28	M10	25	25	요청 시
K1886.1500952828	0,2	0,5	1,5	6900	28	M10	28	28	요청 시
K1886.1500953232	0,2	0,5	1,5	6900	28	M10	32	32	요청 시
K1886.2001051616	0,2	0,5	1,5	6400	31	M12	16	16	요청 시
K1886.2001051919	0,2	0,5	1,5	6400	31	M12	19	19	요청 시
K1886.2001052424	0,2	0,5	1,5	6400	31	M12	24	24	요청 시
K1886.2001052525	0,2	0,5	1,5	6400	31	M12	25	25	요청 시
K1886.2001052828	0,2	0,5	1,5	6400	31	M12	28	28	요청 시
K1886.2001053232	0,2	0,5	1,5	6400	31	M12	32	32	요청 시
K1886.3001112020	0,2	0,5	1,5	6000	40	M12	20	20	요청 시
K1886.3001112424	0,2	0,5	1,5	6000	40	M12	24	24	요청 시
K1886.3001112828	0,2	0,5	1,5	6000	40	M12	28	28	요청 시
K1886.3001113838	0,2	0,5	1,5	6000	40	M12	38	38	요청 시
K1886.5001332525	0,2	0,5	1,5	5000	42	M12	25	25	요청 시
K1886.5001333838	0,2	0,5	1,5	5000	42	M12	38	38	요청 시
K1886.5001334242	0,2	0,5	1,5	5000	42	M12	42	42	요청 시

주문 번호	D1/D2 min.	D1/D2 max.	D1/D2 최대 페더 키 홈의 경우	D4	L	L1	L2	L3	R	스크류 조임 토크 Nm	가격
K1886.0180631010	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	요청 시
K1886.0180631111	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	요청 시
K1886.0180631212	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	요청 시
K1886.0180631414	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	요청 시
K1886.0180631919	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	요청 시
K1886.0180632424	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	요청 시
K1886.0180632525	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	요청 시
K1886.0300691010	10	32	30	56	69	35	7,5	27	56,4	15	요청 시
K1886.0300691111	10	32	30	56	69	35	7,5	27	56,4	15	요청 시
K1886.0300691212	10	32	30	56	69	35	7,5	27	56,4	15	요청 시
K1886.0300691414	10	32	30	56	69	35	7,5	27	56,4	15	요청 시
K1886.0300691919	10	32	30	56	69	35	7,5	27	56,4	15	요청 시
K1886.0300692424	10	32	30	56	69	35	7,5	27	56,4	15	요청 시
K1886.0300692525	10	32	30	56	69	35	7,5	27	56,4	15	요청 시
K1886.0600831212	12	35	35	66	83	41	9,5	31	66,2	40	요청 시
K1886.0600831414	12	35	35	66	83	41	9,5	31	66,2	40	요청 시
K1886.0600831919	12	35	35	66	83	41	9,5	31	66,2	40	요청 시
K1886.0600832424	12	35	35	66	83	41	9,5	31	66,2	40	요청 시
K1886.0600832525	12	35	35	66	83	41	9,5	31	66,2	40	요청 시
K1886.0600832828	12	35	35	66	83	41	9,5	31	66,2	40	요청 시
K1886.0600833232	12	35	35	66	83	41	9,5	31	66,2	40	요청 시
K1886.0800941212	12	44	44	82	94	47	11	36	82,9	84	요청 시
K1886.0800941919	12	44	44	82	94	47	11	36	82,9	84	요청 시
K1886.0800942424	12	44	44	82	94	47	11	36	82,9	84	요청 시
K1886.0800942525	12	44	44	82	94	47	11	36	82,9	84	요청 시
K1886.0800942828	12	44	44	82	94	47	11	36	82,9	84	요청 시
K1886.0800943232	12	44	44	82	94	47	11	36	82,9	84	요청 시
K1886.1500951414	14	44	44	82	95	48	11	36	82,9	84	요청 시
K1886.1500951919	14	44	44	82	95	48	11	36	82,9	84	요청 시
K1886.1500952424	14	44	44	82	95	48	11	36	82,9	84	요청 시
K1886.1500952525	14	44	44	82	95	48	11	36	82,9	84	요청 시
K1886.1500952828	14	44	44	82	95	48	11	36	82,9	84	요청 시
K1886.1500953232	14	44	44	82	95	48	11	36	82,9	84	요청 시
K1886.2001051616	16	47	47	90	105	51	12,5	41	90,8	125	요청 시
K1886.2001051919	16	47	47	90	105	51	12,5	41	90,8	125	요청 시
K1886.2001052424	16	47	47	90	105	51	12,5	41	90,8	125	요청 시
K1886.2001052525	16	47	47	90	105	51	12,5	41	90,8	125	요청 시
K1886.2001052828	16	47	47	90	105	51	12,5	41	90,8	125	요청 시
K1886.2001053232	16	47	47	90	105	51	12,5	41	90,8	125	요청 시
K1886.3001112020	20	60	60	110	111	55	13	41	110	145	요청 시
K1886.3001112424	20	60	60	110	111	55	13	41	110	145	요청 시
K1886.3001112828	20	60	60	110	111	55	13	41	110	145	요청 시
K1886.3001113838	20	60	60	110	111	55	13	41	110	145	요청 시
K1886.5001332525	25	70	70	122	133	62	15	51	122	145	요청 시
K1886.5001333838	25	70	70	122	133	62	15	51	122	145	요청 시
K1886.5001334242	25	70	70	122	133	62	15	51	122	145	요청 시
