K1885

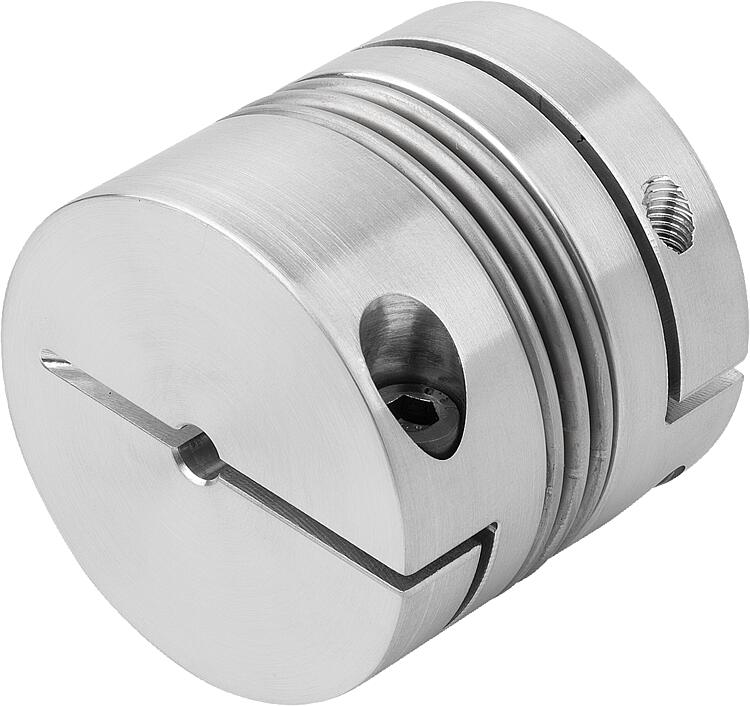

메탈 벨로우즈 커플링, 높은 토크를 위한 짧은 구조 클램프 허브 포함

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 기계 유닛 및 장치 유닛
    - 커플링
      - 메탈 벨로우즈 커플링, 높은 토크를 위한 짧은 구조 클램프 허브 포함

품목 설명/제품 이미지

설명재질:알루미늄 허브.
스테인레스 스틸 벨로우즈.표면 마무리:표면 광택 처리.정보:메탈 벨로우즈 커플링, 높은 비틀림 강성. 메탈 벨로우즈는 낮은 복원력으로 축 방향 샤프트 변위, 래디얼 샤프트 변위, 앵글 샤프트 변위를 보정합니다. 샤프트 고정용 클램프 허브가 포함되어 있습니다.

공작기계, 포장기계, 목공기계, 자동화기계의 서보 모터 등과 같이 정밀한 위치 및 동작 전달이 필요한 경우에 사용하는 것이 좋습니다.

사이즈 200에는 도면과 달리 2축 메탈 벨로우즈 하나만 있습니다.온도 범위:-30 °C ~ +120 °C.조립:메탈 벨로우즈 커플링에는 H7 피팅이 적용됩니다. 권장 피팅 간격은 0.02 mm ~ 0.05 mm입니다. 이 피팅 간격을 적용하고 샤프트 저널에 오일을 바르면 조립과 분해가 더욱 간편해집니다.

메탈 벨로우즈는 조립 및 분해 시 카탈로그에 기재된 허용 변위값의 최대 3배까지 변형할 수 있습니다. 어떤 힘도 작용하지 않도록 하십시오.요청 시:공차 등급 또는 필드와 함께 원하는 허브 홀 D1 및 D2를 별도로 두십시오.
DIN 6885에 따른 리머 구멍. 리머 구멍의 최대 보어홀에 유의하십시오.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1885 메탈 벨로우즈 커플링, 높은 토크를 위한 짧은 구조 클램프 허브 포함

280 kB

기술 정보 샤프트 커플링

2,1 MB

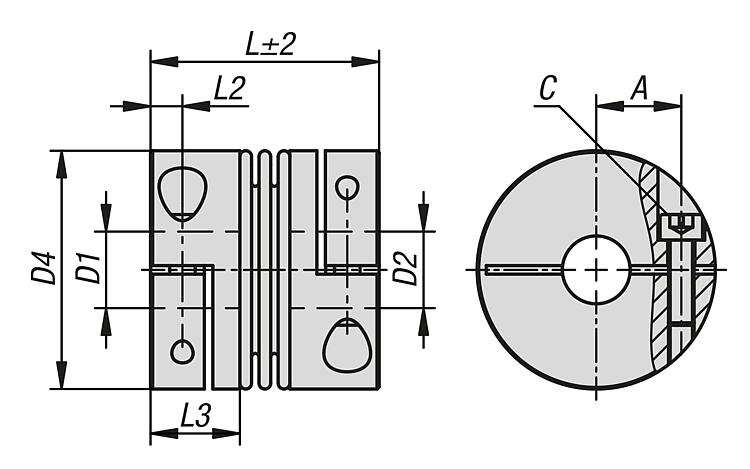

도면

캐드데이터 및 상세 정보

주문 번호	크기	규정 모멘트 Nm	관성 모멘트 (gm²)	비틀림 경도 (10³ Nm/rad)	스프링 강성 방사형 (N/mm)	스프링 강성 축 방향 (N/mm)	가격
K1885.00100350606	10	10	0,008	9	1518	63	요청 시
K1885.00100350808	10	10	0,008	9	1518	63	요청 시
K1885.00100351010	10	10	0,008	9	1518	63	요청 시
K1885.00100351212	10	10	0,008	9	1518	63	요청 시
K1885.00100351515	10	10	0,008	9	1518	63	요청 시
K1885.00100351818	10	10	0,008	9	1518	63	요청 시
K1885.00200390606	20	20	0,02	15	1208	65	요청 시
K1885.00200390808	20	20	0,02	15	1208	65	요청 시
K1885.00200391010	20	20	0,02	15	1208	65	요청 시
K1885.00200391212	20	20	0,02	15	1208	65	요청 시
K1885.00200391515	20	20	0,02	15	1208	65	요청 시
K1885.00200391818	20	20	0,02	15	1208	65	요청 시
K1885.00400461010	40	40	0,04	35	3350	97	요청 시
K1885.00400461212	40	40	0,04	35	3350	97	요청 시
K1885.00400461515	40	40	0,04	35	3350	97	요청 시
K1885.00400461818	40	40	0,04	35	3350	97	요청 시
K1885.00400462020	40	40	0,04	35	3350	97	요청 시
K1885.00400462424	40	40	0,04	35	3350	97	요청 시
K1885.00800551212	80	80	0,14	53	6436	165	요청 시
K1885.00800551515	80	80	0,14	53	6436	165	요청 시
K1885.00800551818	80	80	0,14	53	6436	165	요청 시
K1885.00800552020	80	80	0,14	53	6436	165	요청 시
K1885.00800552424	80	80	0,14	53	6436	165	요청 시
K1885.00800552828	80	80	0,14	53	6436	165	요청 시
K1885.02000601616	200	200	0,28	138	12442	287	요청 시
K1885.02000602020	200	200	0,28	138	12442	287	요청 시
K1885.02000602424	200	200	0,28	138	12442	287	요청 시
K1885.02000602828	200	200	0,28	138	12442	287	요청 시
K1885.04000753232	400	400	0,82	176	6815	338	요청 시
K1885.04000753838	400	400	0,82	176	6815	338	요청 시
K1885.04000754242	400	400	0,82	176	6815	338	요청 시
K1885.06500783737	650	650	1,19	230	7910	386	요청 시
K1885.06500783838	650	650	1,19	230	7910	386	요청 시
K1885.06500784242	650	650	1,19	230	7910	386	요청 시
K1885.10000844242	1000	1000	2,74	579	29096	756	요청 시
K1885.15000965050	1500	1500	4,45	693	20694	639	요청 시

주문 번호	최대 샤프트 변위 방사형 (mm)	최대 샤프트 변위 축 방향 (mm)	최대 각도 변위 (°)	max. 회전 수 1/min	A	C (ISO 4029)	가격
K1885.00100350606	0,05	0,5	0,5	15000	12	M4	요청 시
K1885.00100350808	0,05	0,5	0,5	15000	12	M4	요청 시
K1885.00100351010	0,05	0,5	0,5	15000	12	M4	요청 시
K1885.00100351212	0,05	0,5	0,5	15000	12	M4	요청 시
K1885.00100351515	0,05	0,5	0,5	15000	12	M4	요청 시
K1885.00100351818	0,05	0,5	0,5	15000	12	M4	요청 시
K1885.00200390606	0,05	0,5	0,5	15000	15,5	M4	요청 시
K1885.00200390808	0,05	0,5	0,5	15000	15,5	M4	요청 시
K1885.00200391010	0,05	0,5	0,5	15000	15,5	M4	요청 시
K1885.00200391212	0,05	0,5	0,5	15000	15,5	M4	요청 시
K1885.00200391515	0,05	0,5	0,5	15000	15,5	M4	요청 시
K1885.00200391818	0,05	0,5	0,5	15000	15,5	M4	요청 시
K1885.00400461010	0,05	0,5	0,5	12800	17	M5	요청 시
K1885.00400461212	0,05	0,5	0,5	12800	17	M5	요청 시
K1885.00400461515	0,05	0,5	0,5	12800	17	M5	요청 시
K1885.00400461818	0,05	0,5	0,5	12800	17	M5	요청 시
K1885.00400462020	0,05	0,5	0,5	12800	17	M5	요청 시
K1885.00400462424	0,05	0,5	0,5	12800	17	M5	요청 시
K1885.00800551212	0,05	0,5	0,5	10300	20	M6	요청 시
K1885.00800551515	0,05	0,5	0,5	10300	20	M6	요청 시
K1885.00800551818	0,05	0,5	0,5	10300	20	M6	요청 시
K1885.00800552020	0,05	0,5	0,5	10300	20	M6	요청 시
K1885.00800552424	0,05	0,5	0,5	10300	20	M6	요청 시
K1885.00800552828	0,05	0,5	0,5	10300	20	M6	요청 시
K1885.02000601616	0,1	1	0,5	8700	23	M8	요청 시
K1885.02000602020	0,1	1	0,5	8700	23	M8	요청 시
K1885.02000602424	0,1	1	0,5	8700	23	M8	요청 시
K1885.02000602828	0,1	1	0,5	8700	23	M8	요청 시
K1885.04000753232	0,1	1	0,5	6900	28	M10	요청 시
K1885.04000753838	0,1	1	0,5	6900	28	M10	요청 시
K1885.04000754242	0,1	1	0,5	6900	28	M10	요청 시
K1885.06500783737	0,1	1,5	1	6400	31	M12	요청 시
K1885.06500783838	0,1	1,5	1	6400	31	M12	요청 시
K1885.06500784242	0,1	1,5	1	6400	31	M12	요청 시
K1885.10000844242	0,1	1,5	1	6000	40	M12	요청 시
K1885.15000965050	0,1	1,5	1	5000	42	M12	요청 시

주문 번호	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 최대 페더 키 홈의 경우	D4	L	L2	L3	스크류 조임 토크 Nm	가격
K1885.00100350606	6	6	6	18	18	32,5	35	5	13	3,5	요청 시
K1885.00100350808	8	8	6	18	18	32,5	35	5	13	3,5	요청 시
K1885.00100351010	10	10	6	18	18	32,5	35	5	13	3,5	요청 시
K1885.00100351212	12	12	6	18	18	32,5	35	5	13	3,5	요청 시
K1885.00100351515	15	15	6	18	18	32,5	35	5	13	3,5	요청 시
K1885.00100351818	18	18	6	18	18	32,5	35	5	13	3,5	요청 시
K1885.00200390606	6	6	6	25	25	40,5	39	5	13,5	4,5	요청 시
K1885.00200390808	8	8	6	25	25	40,5	39	5	13,5	4,5	요청 시
K1885.00200391010	10	10	6	25	25	40,5	39	5	13,5	4,5	요청 시
K1885.00200391212	12	12	6	25	25	40,5	39	5	13,5	4,5	요청 시
K1885.00200391515	15	15	6	25	25	40,5	39	5	13,5	4,5	요청 시
K1885.00200391818	18	18	6	25	25	40,5	39	5	13,5	4,5	요청 시
K1885.00400461010	10	10	10	25,4	25,4	45	46	5,5	17,5	8	요청 시
K1885.00400461212	12	12	10	25,4	25,4	45	46	5,5	17,5	8	요청 시
K1885.00400461515	15	15	10	25,4	25,4	45	46	5,5	17,5	8	요청 시
K1885.00400461818	18	18	10	25,4	25,4	45	46	5,5	17,5	8	요청 시
K1885.00400462020	20	20	10	25,4	25,4	45	46	5,5	17,5	8	요청 시
K1885.00400462424	24	24	10	25,4	25,4	45	46	5,5	17,5	8	요청 시
K1885.00800551212	12	12	12	32	30	56	55	7,3	21	15	요청 시
K1885.00800551515	15	15	12	32	30	56	55	7,3	21	15	요청 시
K1885.00800551818	18	18	12	32	30	56	55	7,3	21	15	요청 시
K1885.00800552020	20	20	12	32	30	56	55	7,3	21	15	요청 시
K1885.00800552424	24	24	12	32	30	56	55	7,3	21	15	요청 시
K1885.00800552828	28	28	12	32	30	56	55	7,3	21	15	요청 시
K1885.02000601616	16	16	16	35	35	66	60	8,6	23	40	요청 시
K1885.02000602020	20	20	16	35	35	66	60	8,6	23	40	요청 시
K1885.02000602424	24	24	16	35	35	66	60	8,6	23	40	요청 시
K1885.02000602828	28	28	16	35	35	66	60	8,6	23	40	요청 시
K1885.04000753232	32	32	32	44	44	82	75	9,8	27	84	요청 시
K1885.04000753838	38	38	32	44	44	82	75	9,8	27	84	요청 시
K1885.04000754242	42	42	32	44	44	82	75	9,8	27	84	요청 시
K1885.06500783737	37	37	37	47	47	90	78	10,8	29	125	요청 시
K1885.06500783838	38	38	37	47	47	90	78	10,8	29	125	요청 시
K1885.06500784242	42	42	37	47	47	90	78	10,8	29	125	요청 시
K1885.10000844242	42	42	42	60	60	110	84	11,8	32,5	145	요청 시
K1885.15000965050	50	50	50	70	70	122	96	13,3	36	145	요청 시
