제품 그룹
고정 부품, 스틸 혹은 스테인리스 스틸
K1446

고정 부품, 스틸 혹은 스테인리스 스틸

뒤로

품목 설명/제품 이미지

전 품목 불러오기/필터링

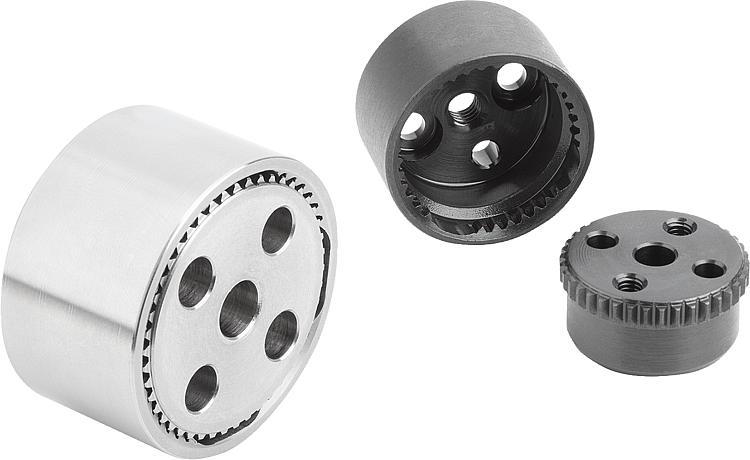

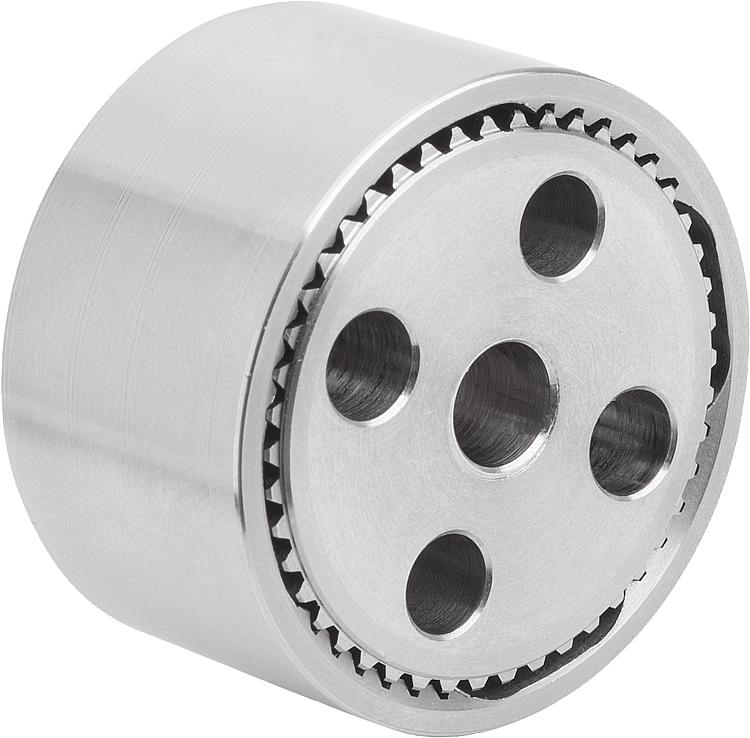

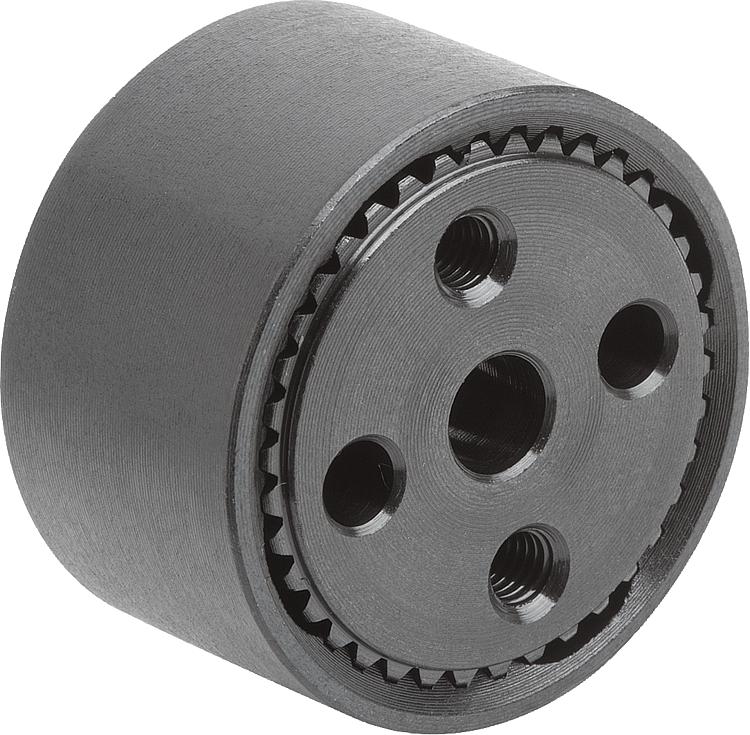

설명제품 설명:고정 부품은 2개의 구성요소를 임의의 각도 위치에서 인터로킹 결합을 위해 사용합니다. 내부 톱니형 고정 부품(타입 A-D)은 적용 영역과 설치 옵션에 따라 외부 톱니형 고정 부품(타입 E-H)과 결합할 수 있습니다. 압축 스프링은 새로운 각도 위치로 빠른 전환을 지원합니다. 재질:고정 부품, 스틸 1.0718 또는 스테인리스 스틸 1.4305.
스프링, 스테인리스 스틸 1.4310.
소켓 헤드 스크류, 스틸 혹은 스테인리스 스틸 A 2.
표면 마무리:고정 부품, 검정 산화 처리한 스틸 혹은 블랭크한 스테인리스 스틸.
스프링, 자연적 마무리.
소켓 헤드 스크류, 스틸, 경도 등급 8.8, 검정색 처리, 또는 스테인리스 스틸, A2-70, 자연적 마무리.
주문 정보:타입 A 및 B의 내부 톱니형 고정 부품에서 육각 소켓 M3x8 및 M5x10의 각 소켓 헤드 스크류 2개가 공급 범위에 포함됩니다.
외부 톱니형 고정 부품(타입 E-H)에서 스테인레스 스틸 소재의 압축 스프링 각 1개가 공급 범위에 포함됩니다.
정보:고정 부품으로 고정하는 경우 DIN 7984에 따른 낮은 헤드의 육각 소켓의 타입 A 또는 B 소켓 헤드 스크류를 사용하십시오.기능:고정 부품은 구성 부품의 회전식 조절에 사용됩니다. 고정방식은 사용 방식에 따라 구성할 수 있습니다.액세서리:소켓 헤드 스크류 DIN 912/DIN EN ISO 4762
소켓 헤드 스크류 DIN 6912

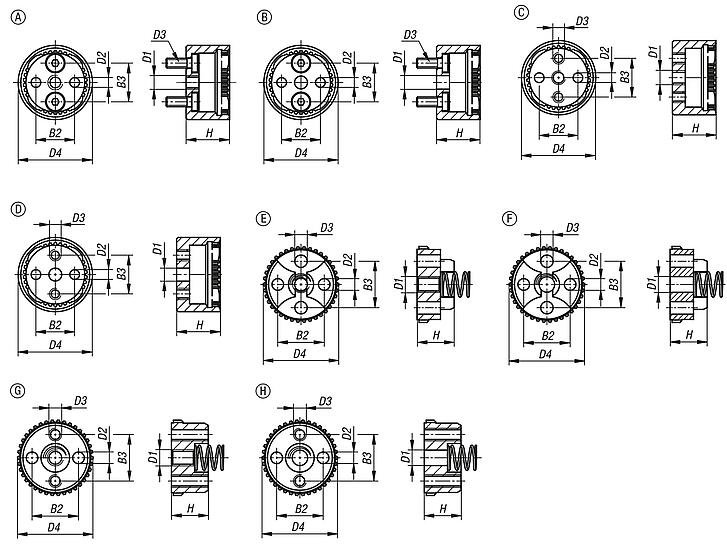

도면 설명:
타입 A: 내부 톱니형, 중앙 나사 홀, 낮은 헤드의 소켓 헤드 스크류용 카운터 보어 2개, 로케이팅 홀 2개
타입 B: 내부 톱니형, 중앙 관통 홀, 낮은 헤드의 소켓 헤드 스크류용 카운터 보어 2개, 로케이팅 홀 2개
타입 C: 내부 톱니형, 중앙 나사 홀, 고정용 나사 홀 2개, 로케이팅 홀 2개
타입 D: 내부 톱니형, 중앙 관통 홀, 고정용 나사 홀 2개, 로케이팅 홀 2개
타입 E: 외부 톱니형, 중앙 나사 홀, 소켓 헤드 스크류용 카운터 보어 2개, 로케이팅 홀 2개
타입 F: 외부 톱니형, 중앙 관통 홀, 소켓 헤드 스크류용 카운터 보어 2개, 로케이팅 홀 2개
타입 G: 외부 톱니형, 중앙 나사 홀, 나사 홀 2개, 로케이팅 홀 2개
타입 H: 외부 톱니형, 중앙 관통 홀, 나사 홀 2개, 로케이팅 홀 2개

1) 해제됨
2) 잠금
특징:
RoHS
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
 데이터 시트 K1446 고정 부품, 스틸 혹은 스테인리스 스틸 650 kB

도면 (전체 요약)

고정 부품, 스틸 혹은 스테인리스 스틸

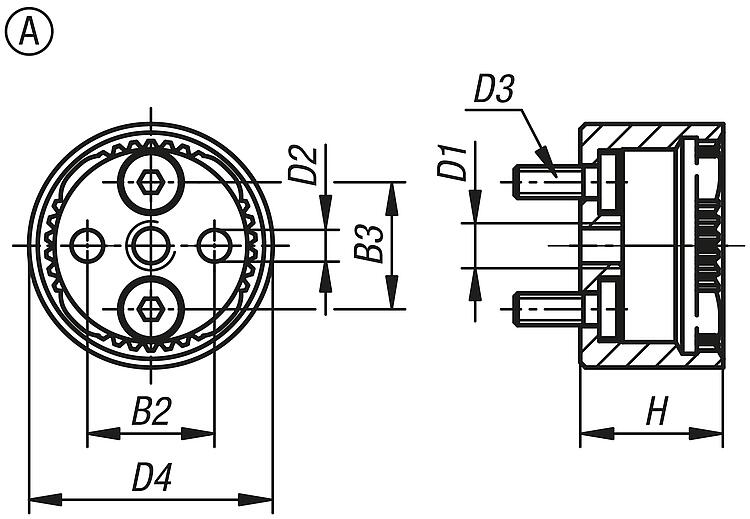

고정 부품, 타입 A, 내부 톱니 있음

자세한 정보

도면

고정 부품, 타입 A, 내부 톱니 있음

캐드데이터 및 상세 정보

주문 번호타입본체 재질B2B3D1D2D3=
소켓 헤드 스크류
DIN 7984용
D4H

톱니 수

CAD액세서리가격주문
K1446.12338A스틸1212M43H8M32313,538 요청 시
K1446.13346A스틸1818M65H8M53319,546 요청 시
K1446.112338A스테인레스 스틸1212M43H8M32313,538 요청 시
K1446.113346A스테인레스 스틸1818M65H8M53319,546 요청 시

고정 부품, 타입 B, 내부 톱니 있음

자세한 정보

도면

고정 부품, 타입 B, 내부 톱니 있음

캐드데이터 및 상세 정보

주문 번호타입본체 재질B2B3드릴 홀-Ø
D1
D2D3=
소켓 헤드 스크류
DIN 7984용
D4H

톱니 수

CAD액세서리가격주문
K1446.22338B스틸12124,23H8M32313,538 요청 시
K1446.23346B스틸18186,25H8M53319,546 요청 시
K1446.122338B스테인레스 스틸12124,23H8M32313,538 요청 시
K1446.123346B스테인레스 스틸18186,25H8M53319,546 요청 시

고정 부품, 타입 C, 내부 톱니 있음

자세한 정보

도면

고정 부품, 타입 C, 내부 톱니 있음

캐드데이터 및 상세 정보

주문 번호타입본체 재질B2B3D1D2D3D4H

톱니 수

CAD액세서리가격주문
K1446.32338C스틸1212M43H8M32313,538 요청 시
K1446.33346C스틸1818M65H8M53319,546 요청 시
K1446.132338C스테인레스 스틸1212M43H8M32313,538 요청 시
K1446.133346C스테인레스 스틸1818M65H8M53319,546 요청 시

고정 부품, 타입 D, 내부 톱니 있음

자세한 정보

도면

고정 부품, 타입 D, 내부 톱니 있음

캐드데이터 및 상세 정보

주문 번호타입본체 재질B2B3드릴 홀-Ø
D1
D2D3D4H

톱니 수

CAD액세서리가격주문
K1446.42338D스틸12124,23H8M32313,538 요청 시
K1446.43346D스틸18186,25H8M53319,546 요청 시
K1446.142338D스테인레스 스틸12124,23H8M32313,538 요청 시
K1446.143346D스테인레스 스틸18186,25H8M53319,546 요청 시

고정 부품, 타입 E, 외부 톱니 있음

자세한 정보

도면

고정 부품, 타입 E, 외부 톱니 있음

캐드데이터 및 상세 정보

주문 번호타입본체 재질B2B3D1D2D3D4H

톱니 수

CAD액세서리가격주문
K1446.52338E스틸1212M43H83,2239,538 요청 시
K1446.53346E스틸1818M65H85,3331346 요청 시
K1446.152338E스테인레스 스틸1212M43H83,2239,538 요청 시
K1446.153346E스테인레스 스틸1818M65H85,3331346 요청 시

고정 부품, 타입 F, 외부 톱니 있음

자세한 정보

도면

고정 부품, 타입 F, 외부 톱니 있음

캐드데이터 및 상세 정보

주문 번호타입본체 재질B2B3드릴 홀-Ø
D1
D2D3D4H

톱니 수

CAD액세서리가격주문
K1446.62338F스틸12124,23H83,2239,538 요청 시
K1446.63346F스틸18186,25H85,3331346 요청 시
K1446.162338F스테인레스 스틸12124,23H83,2239,538 요청 시
K1446.163346F스테인레스 스틸18186,25H85,3331346 요청 시

고정 부품, 타입 G, 외부 톱니 있음

자세한 정보

도면

고정 부품, 타입 G, 외부 톱니 있음

캐드데이터 및 상세 정보

주문 번호타입본체 재질B2B3D1D2D3D4H

톱니 수

CAD액세서리가격주문
K1446.72338G스틸1212M43H8M3239,538 요청 시
K1446.73346G스틸1818M65H8M5331346 요청 시
K1446.172338G스테인레스 스틸1212M43H8M3239,538 요청 시
K1446.173346G스테인레스 스틸1818M65H8M5331346 요청 시

고정 부품, 타입 H, 외부 톱니 있음

자세한 정보

도면

고정 부품, 타입 H, 외부 톱니 있음

캐드데이터 및 상세 정보

주문 번호타입본체 재질B2B3드릴 홀-Ø
D1
D2D3D4H

톱니 수

CAD액세서리가격주문
K1446.82338H스틸12124,23H8M3239,538 요청 시
K1446.83346H스틸18186,25H8M5331346 요청 시
K1446.182338H스테인레스 스틸12124,23H8M3239,538 요청 시
K1446.183346H스테인레스 스틸18186,25H8M5331346 요청 시
