K0153

별 모양 그립 돌출 스틸 부쉬

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 그립 및 노브
    - 별 모양 그립 돌출 스틸 부쉬

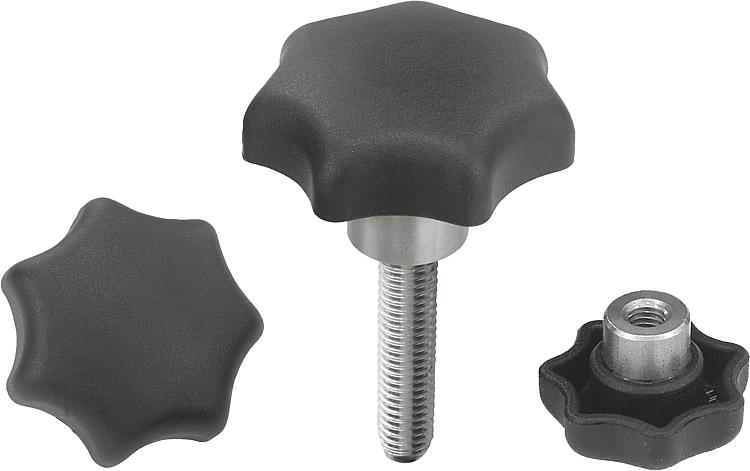

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명재질:

열가소성, 검정색.
스틸 부품 경도 등급 5.8 또는
스테인레스 스틸 1.4305.

표면 마무리:스틸 부품, 청색 피막처리한 스틸 또는 자연적 마무리한 스테인리스 스틸.정보:프로젝팅 스틸 부쉬는 별모양 그립을 막힌 홀이나 내부나사 특히 교차 피닝에 매우 적합하게 합니다..도면 설명:

타입 H: 블라인드 홀이 있는 부싱
타입 K: 나사 부싱
타입 L: 수나사

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0153 별 모양 그립 돌출 스틸 부쉬

180 kB

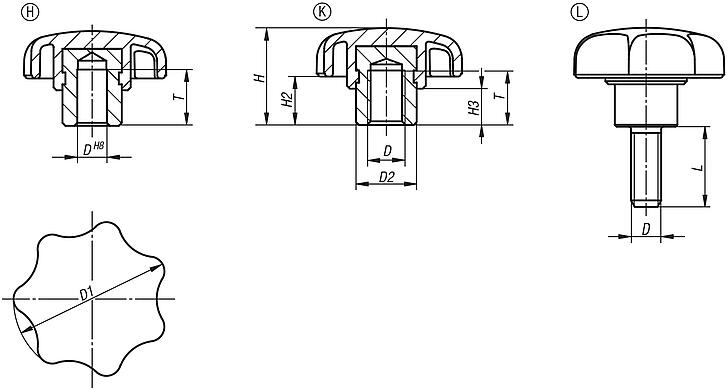

도면 (전체 요약)

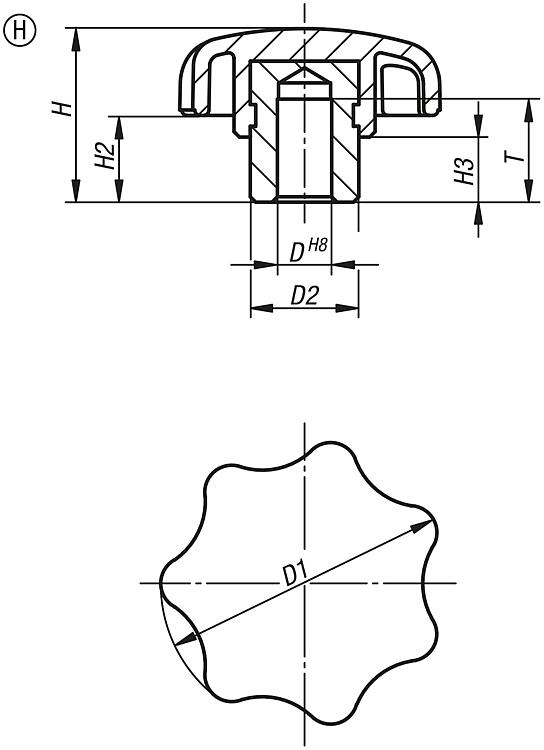

별 모양 그립, 타입 H, 블라인드 홀이 있는 돌출 스틸 부싱

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	구성품 재질	D	D1	D2	H	H2	H3	T	가격
K0153.105	H	스틸	5	25	10	17	9	7	9,5	요청 시
K0153.106	H	스틸	6	32	13,5	21	11	9,5	12,5	요청 시
K0153.1061	H	스틸	6	40	13,5	25	13	10	12,5	요청 시
K0153.108	H	스틸	8	40	13,5	25	13	10	12,5	요청 시
K0153.1081	H	스틸	8	50	19	32	17	12	19,5	요청 시
K0153.110	H	스틸	10	50	19	32	17	12	19,5	요청 시
K0153.1101	H	스틸	10	63	19	37	18	12	19,5	요청 시
K0153.112	H	스틸	12	63	19	37	18	12	19,5	요청 시
K0153.116	H	스틸	16	63	23	40	21	15	24,5	요청 시

별 모양 그립, 스틸, 타입 K, 돌출 나사 부싱 있음

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	구성품 재질	D	D1	D2	H	H2	H3	T	가격
K0153.205	K	스틸	M5	25	10	17	9	7	9	요청 시
K0153.206	K	스틸	M6	32	13,5	21	11	9,5	12	요청 시
K0153.2061	K	스틸	M6	40	13,5	25	13	10	12	요청 시
K0153.208	K	스틸	M8	40	13,5	25	13	10	12	요청 시
K0153.2081	K	스틸	M8	50	19	32	17	12	17	요청 시
K0153.210	K	스틸	M10	50	19	32	17	12	17	요청 시
K0153.2101	K	스틸	M10	63	19	37	18	12	17	요청 시
K0153.212	K	스틸	M12	63	19	37	18	12	17	요청 시
K0153.216	K	스틸	M16	63	23	40	21	15	23	요청 시
K0153.305	K	스테인리스 스틸	M5	25	10	17	9	7	9	요청 시
K0153.306	K	스테인리스 스틸	M6	32	13,5	21	11	9,5	12	요청 시
K0153.3061	K	스테인리스 스틸	M6	40	13,5	25	13	10	12	요청 시
K0153.308	K	스테인리스 스틸	M8	40	13,5	25	13	10	12	요청 시
K0153.3081	K	스테인리스 스틸	M8	50	19	32	17	12	17	요청 시
K0153.310	K	스테인리스 스틸	M10	50	19	32	17	12	17	요청 시
K0153.3101	K	스테인리스 스틸	M10	63	19	37	18	12	17	요청 시
K0153.312	K	스테인리스 스틸	M12	63	19	37	18	12	17	요청 시
K0153.316	K	스테인리스 스틸	M16	63	23	40	21	15	23	요청 시

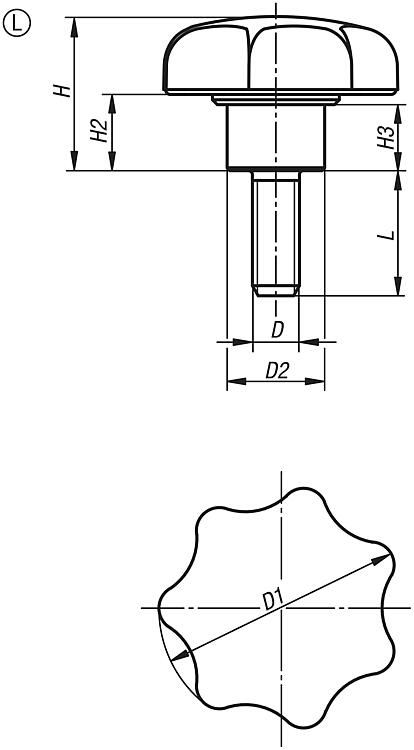

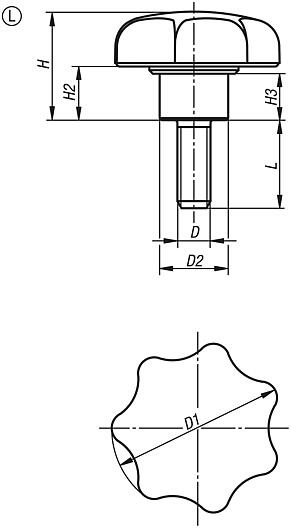

돌출 스틸 슬리브 별 모양 그립, 외부 나사, L형

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	구성품 재질	D	D1	D2	H	H2	H3	L	가격
K0153.405X10	L	스틸	M5	25	10	17	9	7	10	요청 시
K0153.405X15	L	스틸	M5	25	10	17	9	7	15	요청 시
K0153.405X20	L	스틸	M5	25	10	17	9	7	20	요청 시
K0153.406X10	L	스틸	M6	32	13,5	21	11	9,5	10	요청 시
K0153.406X15	L	스틸	M6	32	13,5	21	11	9,5	15	요청 시
K0153.406X20	L	스틸	M6	32	13,5	21	11	9,5	20	요청 시
K0153.406X25	L	스틸	M6	32	13,5	21	11	9,5	25	요청 시
K0153.406X30	L	스틸	M6	32	13,5	21	11	9,5	30	요청 시
K0153.408X15	L	스틸	M8	40	13,5	25	13	10	15	요청 시
K0153.408X20	L	스틸	M8	40	13,5	25	13	10	20	요청 시
K0153.408X25	L	스틸	M8	40	13,5	25	13	10	25	요청 시
K0153.408X30	L	스틸	M8	40	13,5	25	13	10	30	요청 시
K0153.408X40	L	스틸	M8	40	13,5	25	13	10	40	요청 시
K0153.408X50	L	스틸	M8	40	13,5	25	13	10	50	요청 시
K0153.410X20	L	스틸	M10	50	19	32	17	12	20	요청 시
K0153.410X25	L	스틸	M10	50	19	32	17	12	25	요청 시
K0153.410X30	L	스틸	M10	50	19	32	17	12	30	요청 시
K0153.410X40	L	스틸	M10	50	19	32	17	12	40	요청 시
K0153.410X50	L	스틸	M10	50	19	32	17	12	50	요청 시
K0153.410X60	L	스틸	M10	50	19	32	17	12	60	요청 시
K0153.412X20	L	스틸	M12	63	19	37	18	12	20	요청 시
K0153.412X25	L	스틸	M12	63	19	37	18	12	25	요청 시
K0153.412X30	L	스틸	M12	63	19	37	18	12	30	요청 시
K0153.412X40	L	스틸	M12	63	19	37	18	12	40	요청 시
K0153.412X50	L	스틸	M12	63	19	37	18	12	50	요청 시
K0153.412X60	L	스틸	M12	63	19	37	18	12	60	요청 시
K0153.505X10	L	스테인리스 스틸	M5	25	10	17	9	7	10	요청 시
K0153.505X15	L	스테인리스 스틸	M5	25	10	17	9	7	15	요청 시
K0153.505X20	L	스테인리스 스틸	M5	25	10	17	9	7	20	요청 시
K0153.506X10	L	스테인리스 스틸	M6	32	13,5	21	11	9,5	10	요청 시
K0153.506X15	L	스테인리스 스틸	M6	32	13,5	21	11	9,5	15	요청 시
K0153.506X20	L	스테인리스 스틸	M6	32	13,5	21	11	9,5	20	요청 시
K0153.506X25	L	스테인리스 스틸	M6	32	13,5	21	11	9,5	25	요청 시
K0153.506X30	L	스테인리스 스틸	M6	32	13,5	21	11	9,5	30	요청 시
K0153.508X15	L	스테인리스 스틸	M8	40	13,5	25	13	10	15	요청 시
K0153.508X20	L	스테인리스 스틸	M8	40	13,5	25	13	10	20	요청 시
K0153.508X25	L	스테인리스 스틸	M8	40	13,5	25	13	10	25	요청 시
K0153.508X30	L	스테인리스 스틸	M8	40	13,5	25	13	10	30	요청 시
K0153.508X40	L	스테인리스 스틸	M8	40	13,5	25	13	10	40	요청 시
K0153.508X50	L	스테인리스 스틸	M8	40	13,5	25	13	10	50	요청 시
K0153.510X20	L	스테인리스 스틸	M10	50	19	32	17	12	20	요청 시
K0153.510X25	L	스테인리스 스틸	M10	50	19	32	17	12	25	요청 시
K0153.510X30	L	스테인리스 스틸	M10	50	19	32	17	12	30	요청 시
K0153.510X40	L	스테인리스 스틸	M10	50	19	32	17	12	40	요청 시
K0153.510X50	L	스테인리스 스틸	M10	50	19	32	17	12	50	요청 시
K0153.510X60	L	스테인리스 스틸	M10	50	19	32	17	12	60	요청 시
K0153.512X20	L	스테인리스 스틸	M12	63	19	37	18	12	20	요청 시
K0153.512X25	L	스테인리스 스틸	M12	63	19	37	18	12	25	요청 시
K0153.512X30	L	스테인리스 스틸	M12	63	19	37	18	12	30	요청 시
K0153.512X40	L	스테인리스 스틸	M12	63	19	37	18	12	40	요청 시
K0153.512X50	L	스테인리스 스틸	M12	63	19	37	18	12	50	요청 시
K0153.512X60	L	스테인리스 스틸	M12	63	19	37	18	12	60	요청 시
