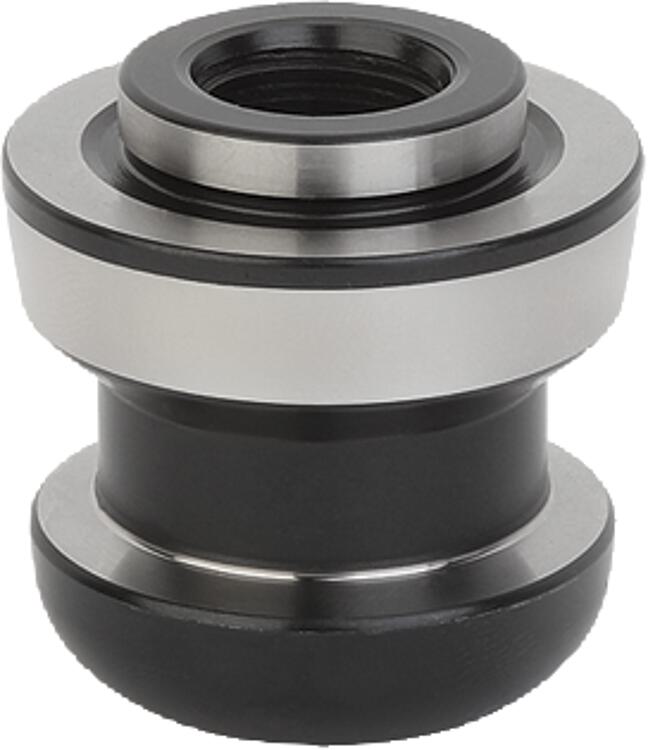

K0967UNILOCK 클램핑 볼트 시스템 크기 80mm |
뒤로 |
|
|
설명재질:경화 스틸.표면 마무리:경화 처리 및 검정 산화 처리.

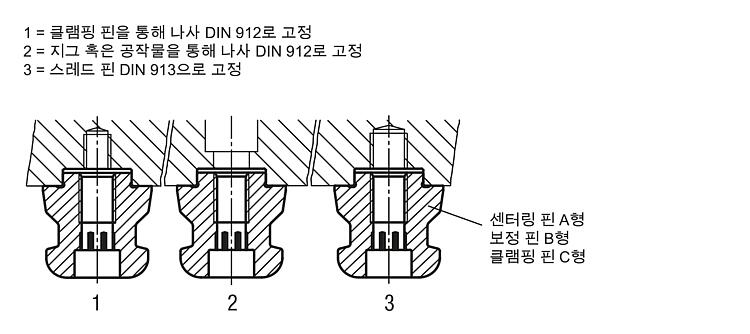

접촉면 연마정보:UNILOCK 클램핑 핀은 공작물과 장치의 클램핑 및 위치 설정에 적합합니다.
클램핑 핀은 교체 부품으로 나사 체결되며 각종 기본 모듈에 어댑테이션할 수 있습니다.
UNILOCK 클램핑 핀을 고정 나사 M10, M12, M16를 사용하여 결합할때
다음의 지지력을 가질 수 있습니다:
- 지지력(M10) 35,000N
- 지지력(M12) 50,000N
- 지지력(M16) 75,000N
소켓 헤드 스크류 DIN EN ISO 4762 -12.9 사용 시 클램핑 파워.
나사 핀이 있는 K1471, K0968 및 K0967에서 동일한 시스템 크기의 다른 클램핑 핀을 찾을 수 있습니다.
다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

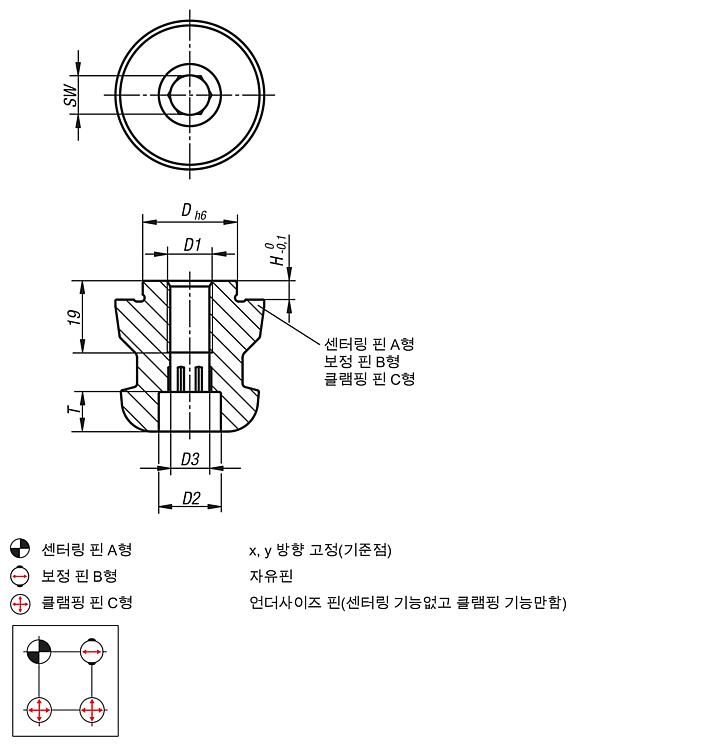

| 주문 번호 | 타입 | D
| D1 | D2 | D3 | H | T | SW | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0967.140160512 | A | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 |  | | 요청 시 | | | K0967.140180512 | A | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 요청 시 | | | K0967.140220516 | A | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 요청 시 | | | K0967.140250512 | A | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 요청 시 | | | K0967.140250516 | A | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 요청 시 | | | K0967.240160512 | B | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 요청 시 | | | K0967.240180512 | B | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 요청 시 | | | K0967.240220516 | B | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 요청 시 | | | K0967.240250512 | B | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 요청 시 | | | K0967.240250516 | B | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 요청 시 | | | K0967.340160512 | C | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 요청 시 | | | K0967.340180512 | C | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 요청 시 | | | K0967.340220516 | C | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 요청 시 | | | K0967.340250512 | C | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 요청 시 | | | K0967.340250516 | C | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
