K0350로케이팅 볼트 볼 엔드 타입 A |
뒤로 |
|
|

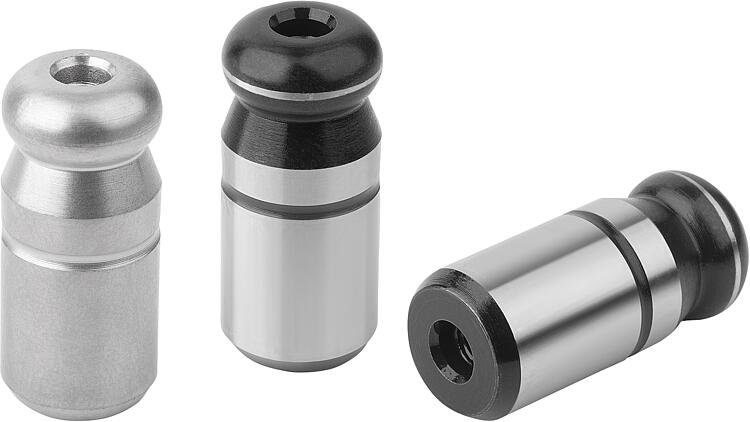

설명재질:툴 스틸 또는 스테인레스 스틸 1.4305. 표면 마무리:스틸 경화, 연마형.
스테인레스 스틸 연마, 표면 강화.정보:로케이팅 볼트는 특수한 디자인으로 인해
마운팅을 용이하게 해줍니다. 서랍
효과라고도 하는 클램핑 성향이 마운팅
부품이 경사지게 놓여 있거나 밀었을 때
볼트 축에 작용하지 않은 힘에 의해
발생하게 되면 이 성향은 볼 엔드와
마운팅 경사에 의해 최소화됨

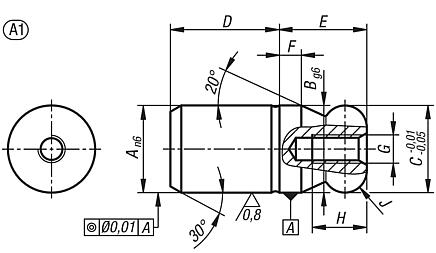

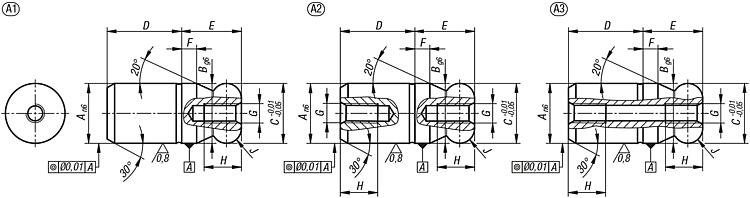

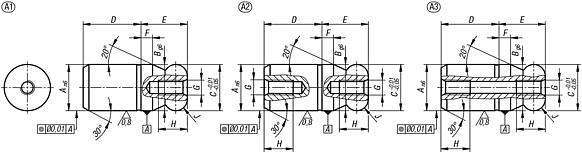

(K0351 타입 B 장착 도면 참고 1).도면 설명:1) 한쪽 암나사, 막힌 구멍 있음

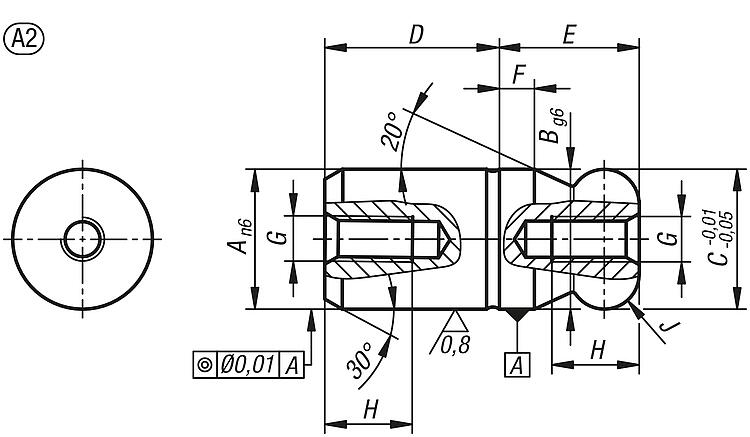

2) 양쪽 암나사, 막힌 구멍 있음

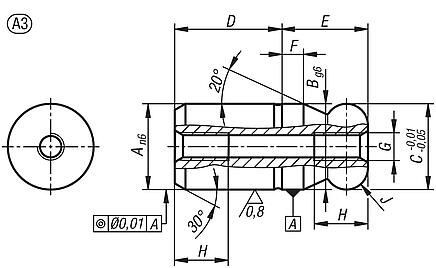

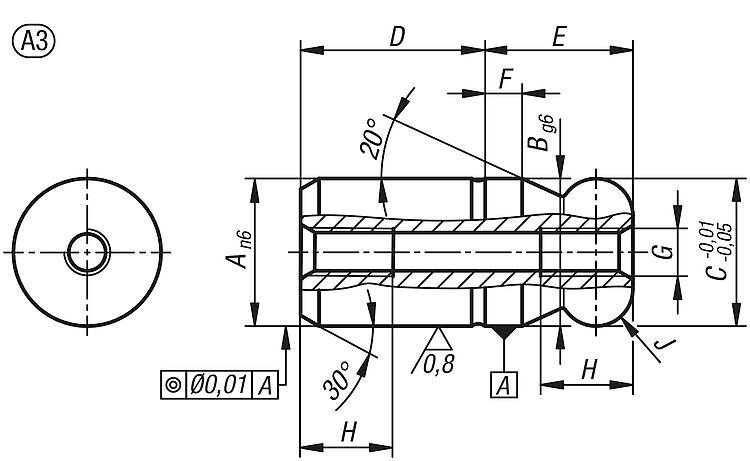

3) 양쪽 암나사, 관통 구멍 있음 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
로케이팅 볼트, 볼 엔드, A형, 한쪽 암나사, 막힌 구멍 있음 |
자세한 정보 |
| 주문 번호 | 재질
| 크기 | A | B | C | D | E | F | G | H | J | 나사산 코어 구멍 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0350.05 | 툴 스틸 | 1 | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | 막힌 구멍 |  | | 요청 시 | | | K0350.06 | 툴 스틸 | 1 | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | 막힌 구멍 | | | 요청 시 | | | K0350.08 | 툴 스틸 | 1 | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | 막힌 구멍 | | | 요청 시 | | | K0350.10 | 툴 스틸 | 1 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | 막힌 구멍 | | | 요청 시 | | | K0350.12 | 툴 스틸 | 1 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | 막힌 구멍 | | | 요청 시 | | | K0350.14 | 툴 스틸 | 1 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | 막힌 구멍 | | | 요청 시 | | | K0350.16 | 툴 스틸 | 1 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | 막힌 구멍 | | | 요청 시 | | | K0350.20 | 툴 스틸 | 1 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | 막힌 구멍 | | | 요청 시 | | | K0350.25 | 툴 스틸 | 1 | 25 | 25 | 25 | 25 | 25 | 6 | M5 | 10 | R 6 | 막힌 구멍 | | | 요청 시 | | | K0350.30 | 툴 스틸 | 1 | 30 | 30 | 30 | 30 | 30 | 8 | M6 | 12 | R 8 | 막힌 구멍 | | | 요청 시 | | | K0350.40 | 툴 스틸 | 1 | 40 | 40 | 40 | 40 | 40 | 10 | M6 | 12 | R 10 | 막힌 구멍 | | | 요청 시 | | | K0350.50 | 툴 스틸 | 1 | 50 | 50 | 50 | 50 | 50 | 12 | M6 | 12 | R 12 | 막힌 구멍 | | | 요청 시 | | | K0350.505 | 스테인레스 스틸 | 1 | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | 막힌 구멍 | | | 요청 시 | | | K0350.506 | 스테인레스 스틸 | 1 | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | 막힌 구멍 | | | 요청 시 | | | K0350.508 | 스테인레스 스틸 | 1 | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | 막힌 구멍 | | | 요청 시 | | | K0350.510 | 스테인레스 스틸 | 1 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | 막힌 구멍 | | | 요청 시 | | | K0350.512 | 스테인레스 스틸 | 1 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | 막힌 구멍 | | | 요청 시 | | | K0350.514 | 스테인레스 스틸 | 1 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | 막힌 구멍 | | | 요청 시 | | | K0350.516 | 스테인레스 스틸 | 1 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | 막힌 구멍 | | | 요청 시 | | | K0350.520 | 스테인레스 스틸 | 1 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | 막힌 구멍 | | | 요청 시 | |
|
로케이팅 볼트, 볼 엔드, A형, 양쪽 암나사, 막힌 구멍 있음 |
자세한 정보 |
| 주문 번호 | 재질
| 크기 | A | B | C | D | E | F | G | H | J | 나사산 코어 구멍 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0350.1002 | 툴 스틸 | 2 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | 막힌 구멍 | | | 0.00 € | | | K0350.1202 | 툴 스틸 | 2 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | 막힌 구멍 | | | 0.00 € | | | K0350.1402 | 툴 스틸 | 2 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | 막힌 구멍 | | | 0.00 € | | | K0350.1602 | 툴 스틸 | 2 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | 막힌 구멍 | | | 0.00 € | | | K0350.2002 | 툴 스틸 | 2 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | 막힌 구멍 | | | 0.00 € | | | K0350.2502 | 툴 스틸 | 2 | 25 | 25 | 25 | 25 | 25 | 6 | M5 | 10 | R 6 | 막힌 구멍 | | | 0.00 € | | | K0350.3002 | 툴 스틸 | 2 | 30 | 30 | 30 | 30 | 30 | 8 | M6 | 12 | R 8 | 막힌 구멍 | | | 0.00 € | | | K0350.4002 | 툴 스틸 | 2 | 40 | 40 | 40 | 40 | 40 | 10 | M6 | 12 | R 10 | 막힌 구멍 | | | 0.00 € | | | K0350.5002 | 툴 스틸 | 2 | 50 | 50 | 50 | 50 | 50 | 12 | M6 | 12 | R 12 | 막힌 구멍 | | | 0.00 € | | | K0350.51002 | 스테인레스 스틸 | 2 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | 막힌 구멍 | | | 0.00 € | | | K0350.51202 | 스테인레스 스틸 | 2 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | 막힌 구멍 | | | 0.00 € | | | K0350.51402 | 스테인레스 스틸 | 2 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | 막힌 구멍 | | | 0.00 € | | | K0350.51602 | 스테인레스 스틸 | 2 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | 막힌 구멍 | | | 0.00 € | | | K0350.52002 | 스테인레스 스틸 | 2 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | 막힌 구멍 | | | 0.00 € | |
|
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
