K0922

서포트 실린더

뒤로

제품
- 클램핑 기술
  - 작업물 클램핑 기술
    - 서포트 부품, 스토퍼
      - 서포트 실린더

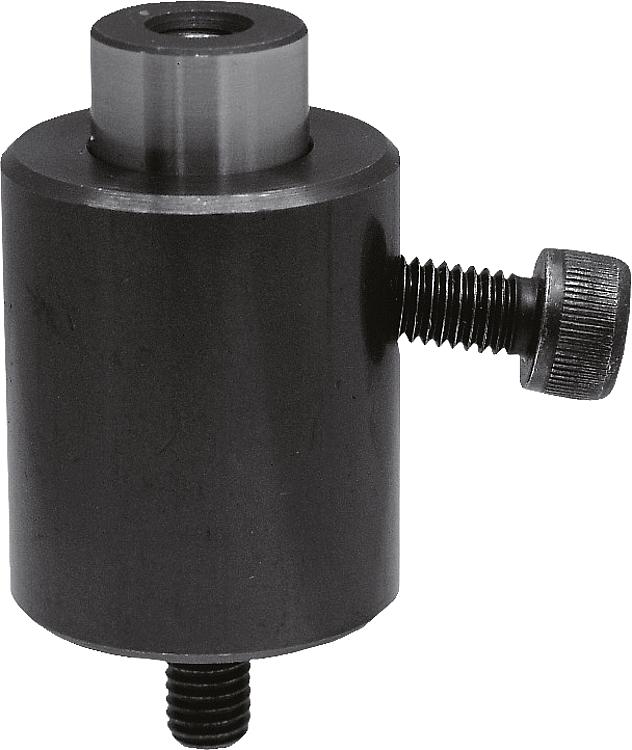

품목 설명/제품 이미지

설명재질:단강.표면 마무리:기본 몸체 검정 산화 처리

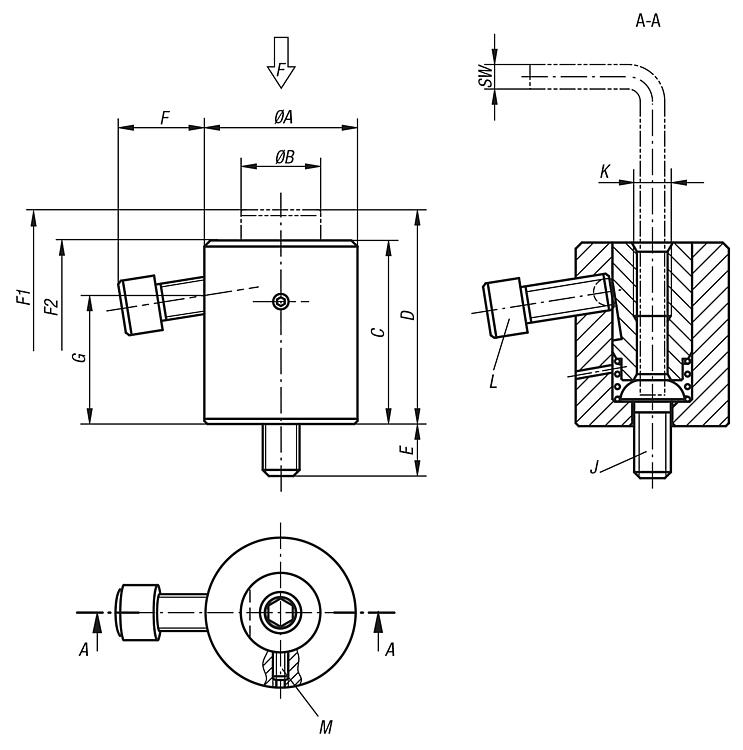

압력 볼트 경화 처리 및 검정 산화 처리도면 설명:

J = 조립 나사
L = 볼 압력 나사
M = 육각 소켓 스레드 핀

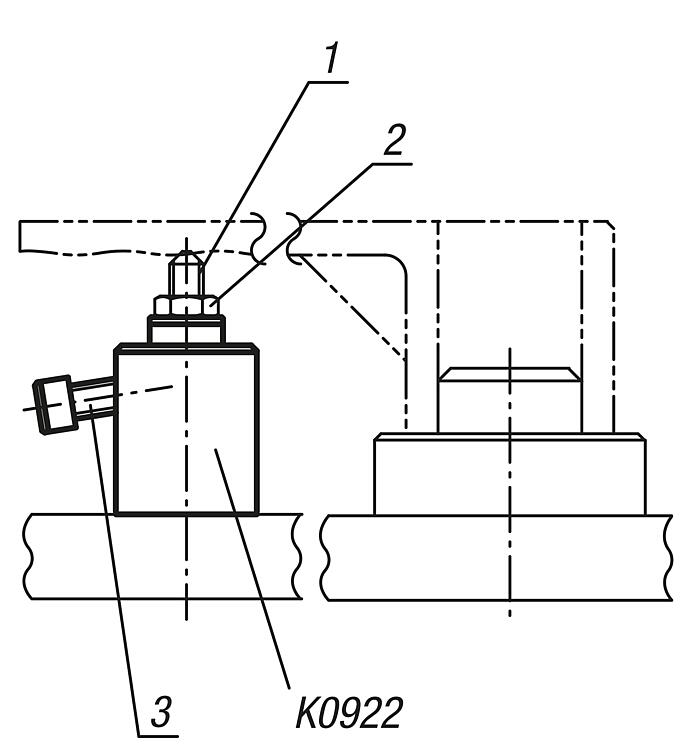

1) 스크류 서포트
2) 육각 너트
3) 볼 압력 나사

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0922 서포트 실린더

258 kB

도면

캐드데이터 및 상세 정보

주문 번호	A	B	C	D	E	F	G	J	K	L	M	SW	F N	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0922.06039	28	14	33	39	10	14,1	22	M6	M6x12	M6x16	M4x8	4	4000	10	22	요청 시
K0922.08052	35	19	42	52	15	18,8	28,5	M8	M8x16	M8x20	M4x8	5	6000	10	27	요청 시
K0922.12070	50	26	60	70	17	28,5	42	M12	M12x24	M12x30	M5x12	8	9000	15	30	요청 시
K0922.16080	60	33	70	80	22	26,5	47	M16	M16x32	M12x30	M5x15	10	9000	15	35	요청 시
