K0921

스틸 서포트 부품

뒤로

제품
- 클램핑 기술
  - 작업물 클램핑 기술
    - 서포트 부품, 스토퍼
      - 스틸 서포트 부품

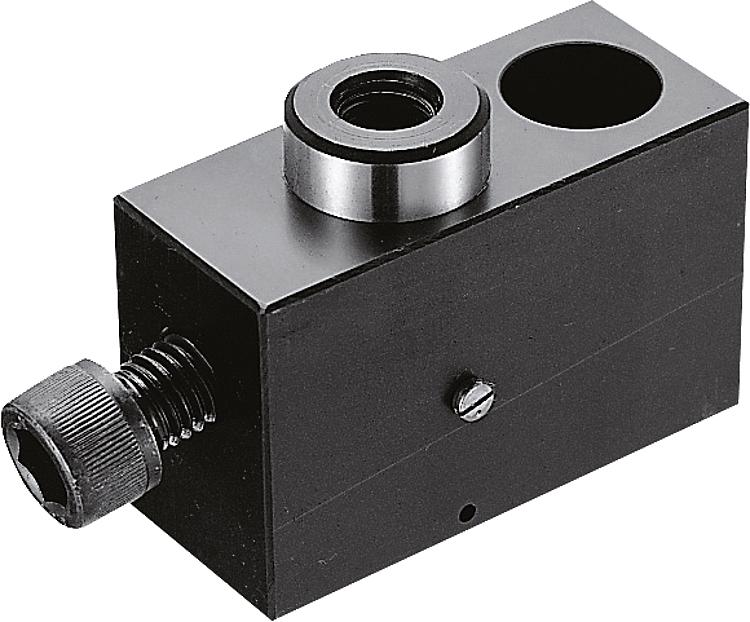

품목 설명/제품 이미지

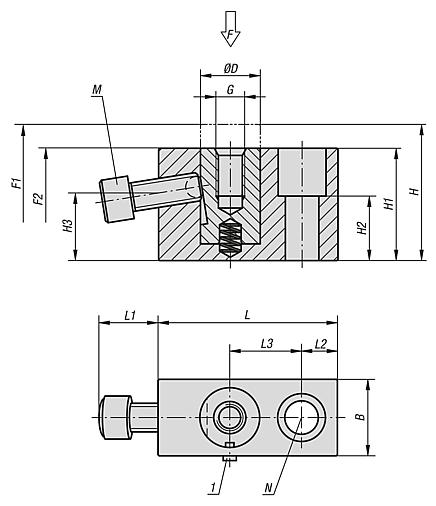

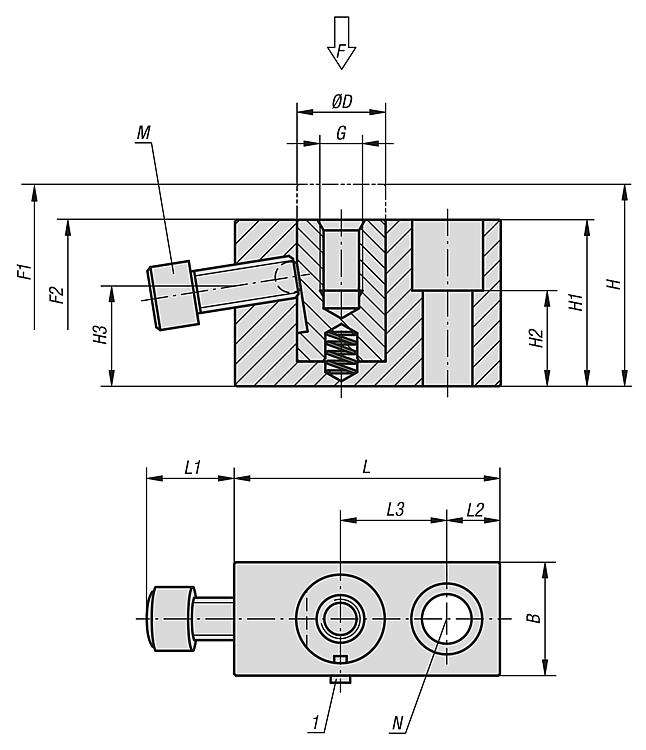

설명재질:단강.표면 마무리:기본 몸체 검정 산화 처리압력 볼트 열처리 및 검정 산화 처리도면 설명:

M = 볼 압력 나사
N = 관통 홀 소켓 캡 스크류 스크류 나사 DIN 912

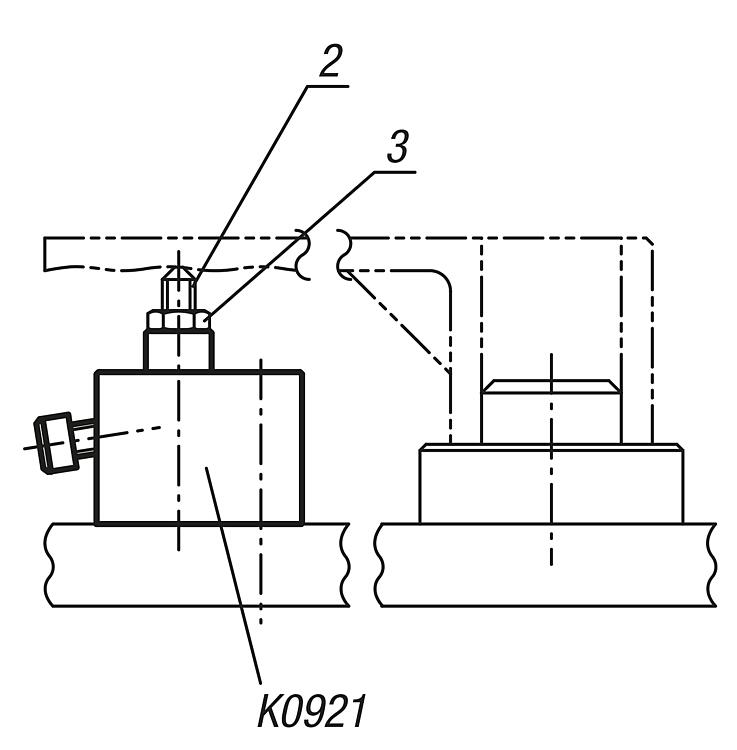

1) 변형 방지
2) 스크류 서포트
3) 육각 너트

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0921 스틸 서포트 부품

267 kB

도면

캐드데이터 및 상세 정보

주문 번호	B	D	G	H	H1	H2	H3	L	L1	L2	L3	M	N	F N	조임 토크 고정 나사 Nm	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0921.06029	19	12	M6x10	35	29	15	17,6	38	13	8	15	M6x16	M6	4000	7,5	0	6	요청 시
K0921.08037	22	16	M8x15	47	37	20	21,1	50	16	10	20	M8x20	M8	6000	14	0	7	요청 시
K0921.12047	32	25	M12x20	57	47	27	28,3	75	25	15	30	M12x30	M12	9000	22	1	11	요청 시
