K1537

클램핑 바 장치 유닛용

뒤로

제품
- 클램핑 기술
  - 작업물 클램핑 기술
    - 서포트 부품, 스토퍼
      - 클램핑 바 장치 유닛용

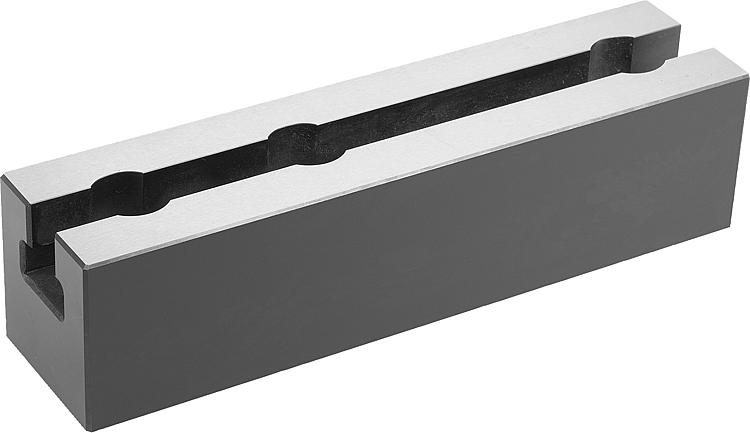

품목 설명/제품 이미지

설명재질:경화 스틸 1.7131.표면 마무리:검정 산화 마무리.
케이스 경화처리 및 연마.정보:클램핑 바는 T-슬롯을 통해 장치 유닛의 고정에 이용됩니다.
클램핑 바를 기계 테이블 또는 베이스 부품에 유연하게 설치하는 것은 해당 드릴 스페이싱을 통해 이루어집니다.
고정 구멍과 고정 슬롯 구멍 결합으로 대각선 설치가 가능합니다.액세서리:소켓 헤드 스크류 DIN 912
T-슬롯용 너트 DIN 508특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1537 클램핑 바 장치 유닛용

159 kB

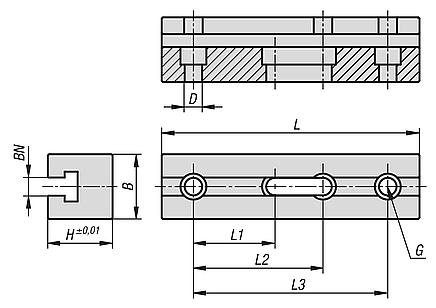

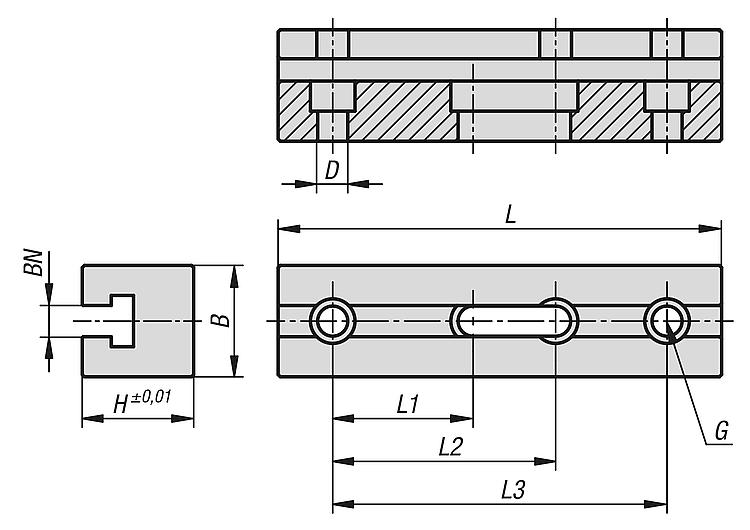

도면

캐드데이터 및 상세 정보

주문 번호	BN=슬롯 너비	B	D	H	L	L1	L2	L3	G 소켓 헤드 스크류용	가격
K1537.14149	14	48	13,5	50	149	63	100	-	M12	요청 시
K1537.14199	14	48	13,5	50	199	63	100	150	M12	요청 시
K1537.18149	18	58	17,5	60	149	63	100	-	M16	요청 시
K1537.18199	18	58	17,5	60	199	63	100	150	M16	요청 시
