스틸 재질의 플랜지 플레이트, 피스톤 및 기본 바디.
씰링 NBR.
스크류 DIN EN ISO 4762 품질 8.8.
알루미늄 콜릿

녹 방지 플랜지 플레이트, 피스톤 및 기본 바디, 자연적 마무리.
광택처리된 스크류.
적색 또는 무색으로 산화처리된 콜릿.

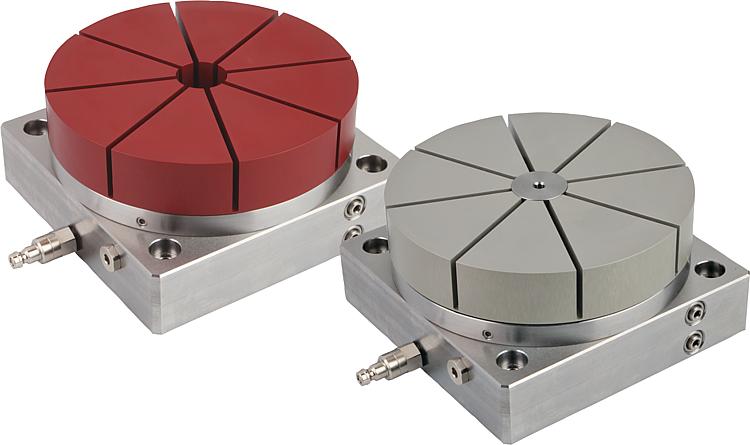

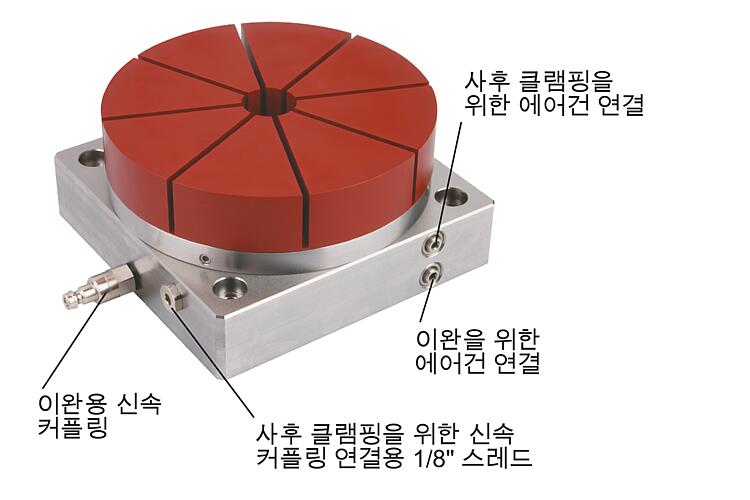

그리드 치수가 50mm인 그리드 판에 조립하는 데 사용하는 베이스 플레이트가 달린 폼 클램프. 플랜지 플레이트는 외부 클램핑용 콜릿은 물론 내부 클램핑용 콜릿도 마운팅할 수 있습니다. 이 콜릿에 클램핑해야 하는 공작물의 윤각을 그립니다. 자유 형태면과 비대칭 윤곽이 가능합니다.결합되어 있는 스프링 패키지는 5.8kN의 클램핑력을 생성합니다. 압축 공기를 이용한 추가 클램핑으로 클램핑력을 최대 45.5kN까지 상승시킬 수 있습니다. 클램프를 해제는 압축 공기가 하단 피스톤 면에 전달되어 이루어집니다. 이 때 피스톤을 위로 눌러 콜릿의 클램핑 과정을 해제합니다.

클램핑 범위 0.2mm.
반복 정확성 < 0.01mm.

외부 혹은 내부 클램핑용 콜릿 K0502
