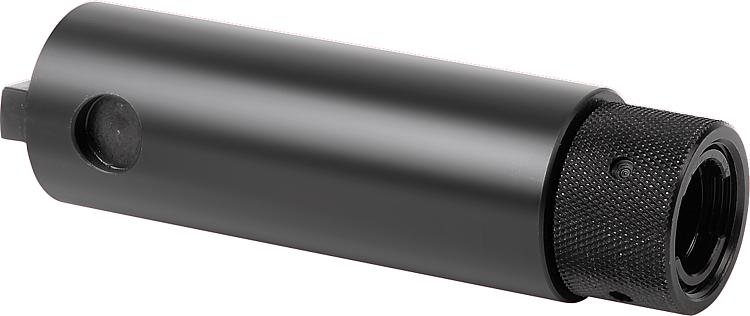

품목 설명/제품 이미지

설명재질:단강.표면 마무리:검정 산화.정보:클램핑 너비 조절용.
캡 너트 포함 배송.
어댑터 샤프트는 그 보어홀이 클램핑 조와 연결됩니다.
각 컴팩트형 5축 클램핑 시스템/KIPPflexX에는 한 개의 어댑터 샤프트가 조립되어야 합니다.

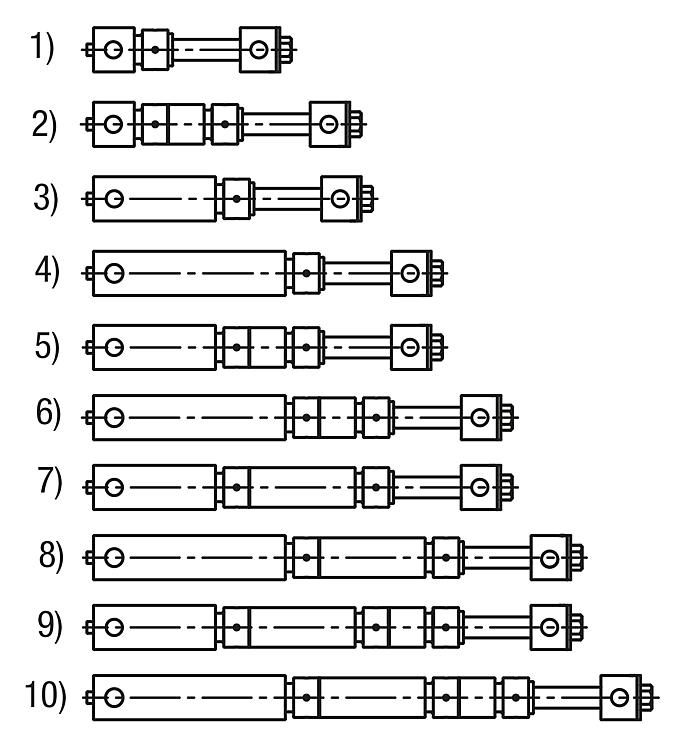

도면 설명:
1) 클램핑 폭 20~72mm, 어댑터 샤프트 60mm +나사 스핀들
2) 클램핑 폭 72~135mm, 어댑터 샤프트 60mm + 연장 샤프트 60mm + 나사 스핀들
3) 클램핑 폭 80~140mm, 어댑터 샤프트 120mm + 나사 스핀들
4) 클램핑 폭 140~200mm, 어댑터 샤프트 180mm + 나사 스핀들
5) 클램핑 폭 140~200mm, 어댑터 샤프트 120mm + 연장 샤프트 60mm + 나사 스핀들
6) 클램핑 폭 200~260mm, 어댑터 샤프트 180mm + 연장 샤프트 60mm + 나사 스핀들
7) 클램핑 폭 200~260mm, 어댑터 샤프트 120mm + 연장 샤프트 120mm + 나사 스핀들
8) 클램핑 폭 260~320mm, 어댑터 샤프트 180mm + 연장 샤프트 120mm + 나사 스핀들
9) 클램핑 폭 260~320mm, 어댑터 샤프트 120mm + 연장 샤프트 120mm + 연장 샤프트 60mm + 나사 스핀들
10) 클램핑 폭 320~380mm, 어댑터 샤프트 180mm + 연장 샤프트 120mm + 연장 샤프트 60mm + 나사 스핀들
특징:
RoHS
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
 데이터 시트 K0991 어댑터 샤프트 214 kB

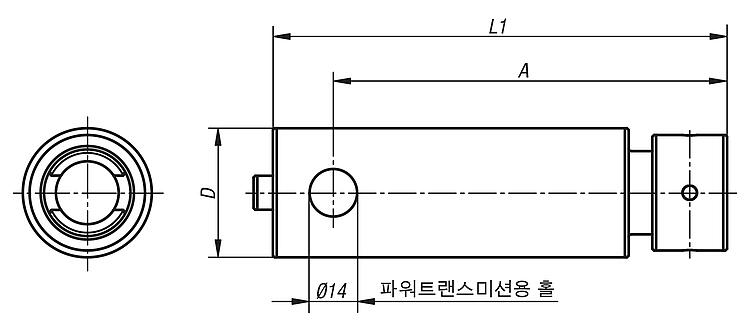

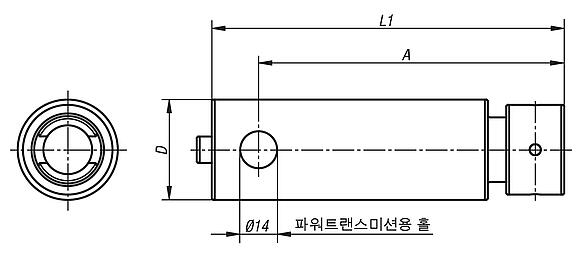

도면

어댑터 샤프트

캐드데이터 및 상세 정보

주문 번호

ADL1클램핑 범위CAD액세서리가격주문
K0991.06056387420-80 요청 시
K0991.1201163813480-140 요청 시
K0991.18017638194140-200 요청 시
