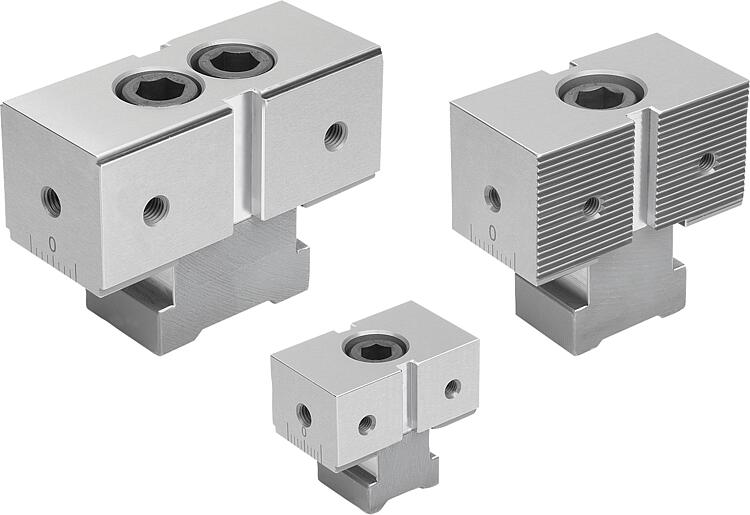

K1750다중 클램핑 시스템용 고정식 죠오 ES |
뒤로 |
|
|

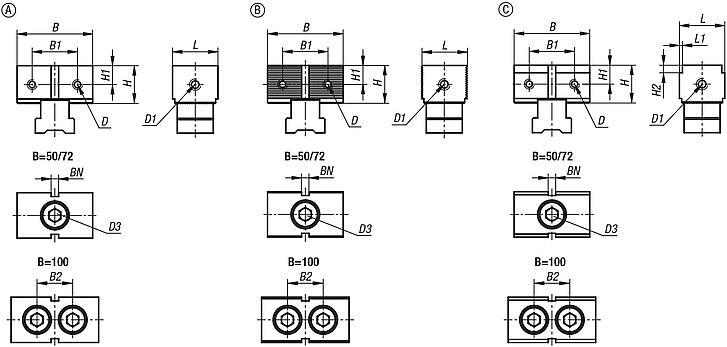

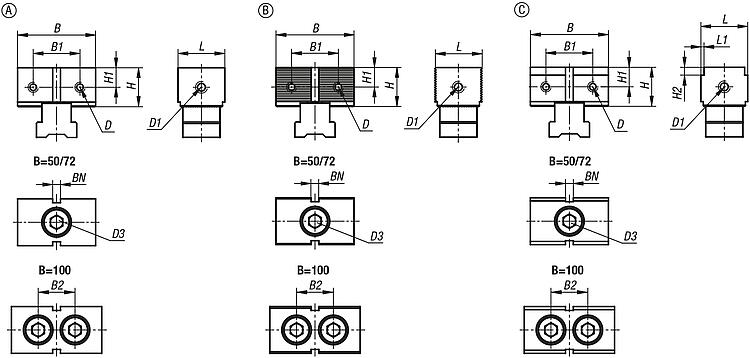

설명재질:툴 스틸.표면 마무리:경화 처리 및 연마(HRC 55 ±2).정보:세 가지 모델의 고정식 죠오에서 선택할 수 있습니다:

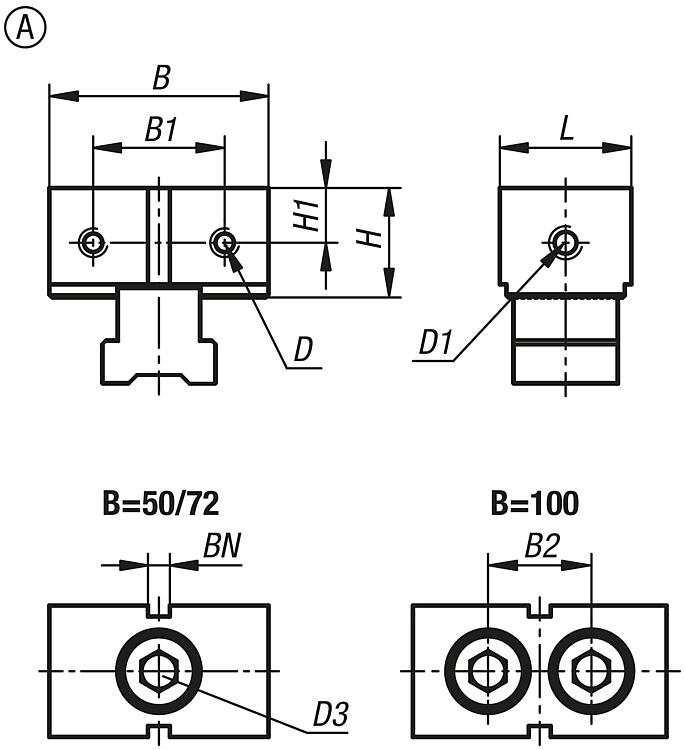

- 사전 가공된 워크피스용 모델, 자연적 마무리, A형.

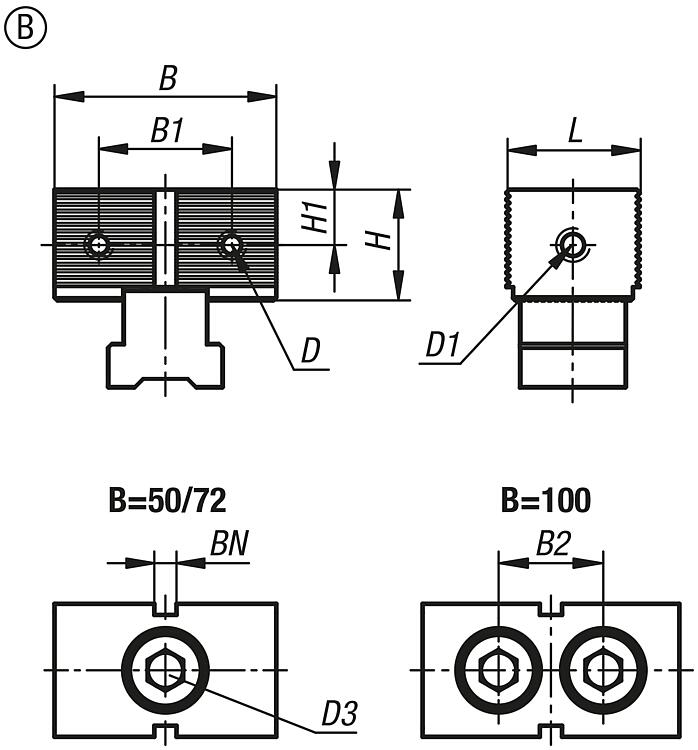

- 거친 제품용 모델, 세레이션, B형.

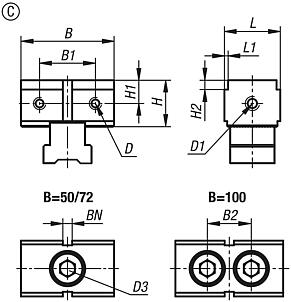

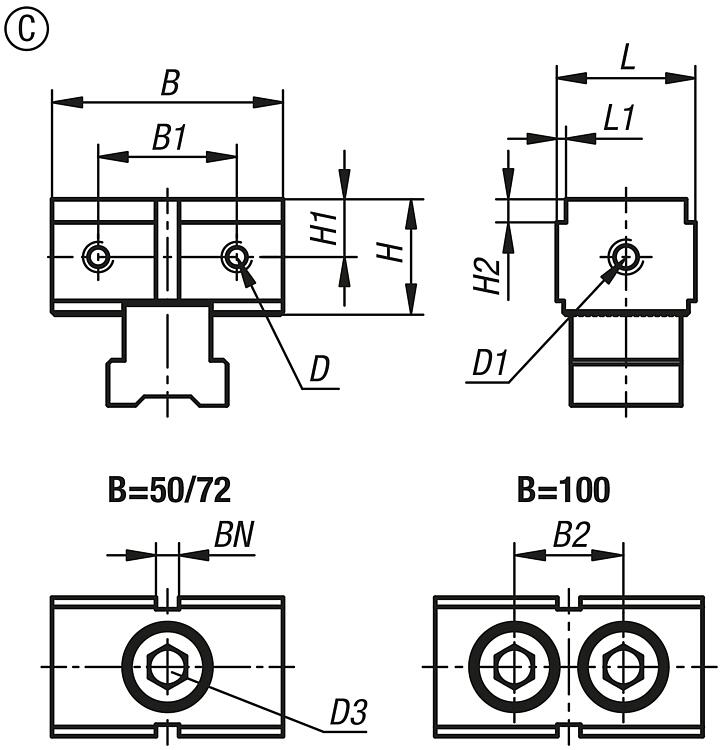

- 작은 클램핑 에지를 사용한 고정용 클램핑 죠오, 분리형, C형.
측면 고정 구멍은 워크피스 스톱 고정에 사용됩니다. 클램핑 표면에 두 개의 안전 나사 드릴 홀이 있어 최적의 워크피스 클램핑 깊이를 위해 부착 스트립을 추가로 조립할 수 있습니다.기술 데이터:K1828, K1829, K1830 제품군에서 각 시스템 폭의 최대 클램핑 파워와 조임 토크를 준수해야 합니다.이용:ES 고정식 죠오는 클램핑 상황에 따라 클램핑 레일에 배치됩니다. 고정 나사를 조여 기어를 통해 인터로킹 결합에 도달할 수 있습니다. 이로 인해 클램핑 유닛의 큰 텐셔닝력을 수용할 수 있습니다. ES 고정식 죠오의 좁은 형태로 인해 이 제품은 특히 보다 작은 워크피스와 보다 많은 수량의 클램핑에 적합합니다. 이로 인해 대량 생산 역시 경제적으로 처리할 수 있습니다.장점:클램핑 레일 및 고정식 죠오의 측면 눈금을 통해 고정식 스톱의 위치를 정확하게 조정할 수 있습니다.인도 품목ES 고정식 죠오.
고정 나사.
슬롯 너트.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
|
|

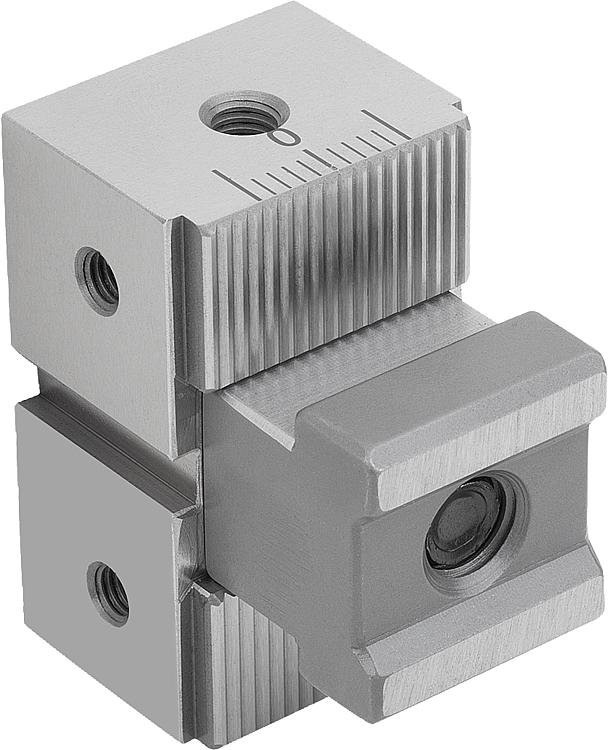

멀티 클램핑 시스템용 고정식 죠오, ES, C형, 고정식 죠오, 분리형 |
자세한 정보 |
| 주문 번호 | 시스템 폭에
적합함 | 타입 | L | B
| H | L1 | B1 | B2 | H1 | H2 | D
암나사 | D1
암나사 | D3 | BN=슬롯 너비 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1750.0503023 | 50 | C | 30 | 50 | 25 | 2 | 30 | - | 12,5 | 2 | M5 | M6 | M10x30 | 5 |  | | 요청 시 | | | K1750.0503053 | 50 | C | 30 | 50 | 25 | 2 | 30 | - | 12,5 | 5 | M5 | M6 | M10x30 | 5 | | | 요청 시 | | | K1750.0724023 | 72 | C | 40 | 72 | 40 | 2 | 44 | - | 21,5 | 2 | M6 | M6 | M14x1,5x50 | 8 | | | 요청 시 | | | K1750.0724053 | 72 | C | 40 | 72 | 40 | 2 | 44 | - | 21,5 | 5 | M6 | M6 | M14x1,5x50 | 8 | | | 요청 시 | | | K1750.1004423 | 100 | C | 44 | 100 | 43 | 2 | 64 | 26 | 22 | 2 | M8 | M8 | M14x1,5x50 | 10 | | | 요청 시 | | | K1750.1004453 | 100 | C | 44 | 100 | 43 | 2 | 64 | 26 | 22 | 5 | M8 | M8 | M14x1,5x50 | 10 | | | 요청 시 | |
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
