K0014_B

연마 후크 클램프 타입 B

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 후크 클램프
      - 후크 클램프
        연마 후크 클램프 타입 B

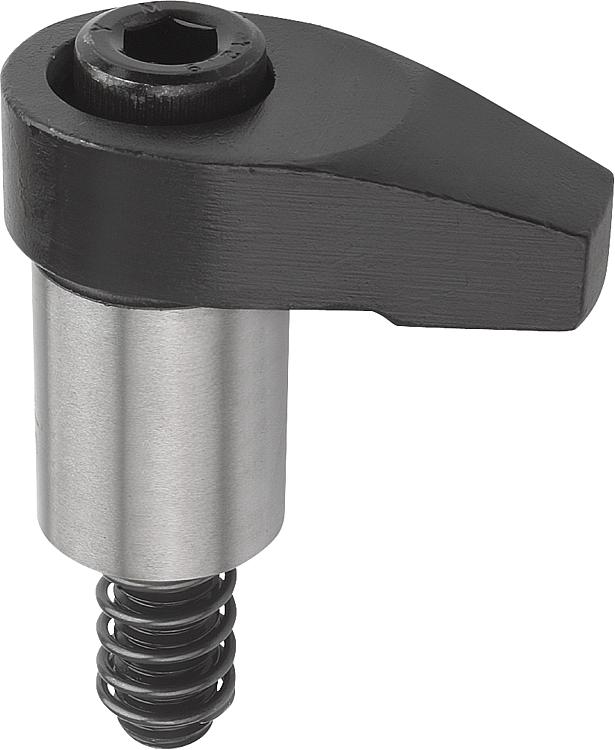

품목 설명/제품 이미지

설명재질:단강, 열 처리.표면 마무리:검정 산화. 샤프트 직경 연마형.정보:스탠다드 클램핑력과 조임 토크는 명시된
클램핑력(H5) 범위안에 유효합니다. 특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0014_B 연마 후크 클램프 타입 B

271 kB

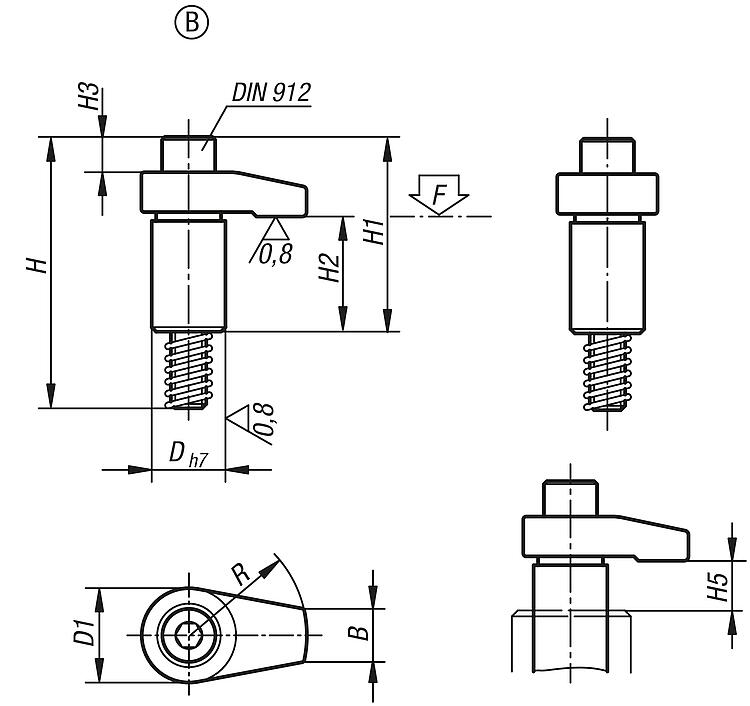

도면

캐드데이터 및 상세 정보

주문 번호	타입	D	D1	H	H1	H2	H3	H4	H5 max. 클램핑 범위	B	R	소켓 캡 스크류 DIN 912	조임 토크 max. Nm	F max. kN	가격
K0014.208020	B	18	22	58	37	23	2	7	10	10	20	M8x50	37,2	13,6	요청 시
K0014.208025	B	18	22	58	37	23	2	7	10	10	25	M8x50	32,3	10,9	요청 시
K0014.208030	B	18	22	58	37	23	2	7	10	10	30	M8x50	29,4	9	요청 시
K0014.212040	B	25	32	92	66	39	11	12	15	18	40	M12x80	58,8	17,5	요청 시
K0014.212050	B	25	32	92	68	39	11	12	15	18	50	M12x80	49	14	요청 시
K0014.212060	B	25	32	92	68	39	11	12	15	18	60	M12x80	45,1	11,6	요청 시
K0014.216040	B	32	36	101	75	39	15	15	15	22	40	M16x85	166,6	37,9	요청 시
K0014.216050	B	32	36	101	75	39	15	15	15	22	50	M16x85	147	30,4	요청 시
K0014.216060	B	32	36	101	75	39	15	15	15	22	60	M16x85	127,4	25,2	요청 시
